复合土工膜现在已经逐步得到了广泛的应用，对于该土工膜的超高性能，相信大家已经有所了解了，我们一定要根据说明进行正确操作，只有这样才能使其性能得到充分的展示，其中该土工膜具有很好的防渗效果，这一效果是如何有效表现的呢，我们来详细了解下；

首先要用料径较小的砂土或黏土找平基面，然后再铺设复合土工膜。复合土工膜不要绷得太紧，两端埋入土体部分呈波纹状，最后在所铺的土工膜上用细砂或黏土铺一层10cm左右过度层。砌上20-30cm块石（或砼预制块）作防冲保护层。施工时，应尽力避免石块直接砸在土工膜上，最好是边铺膜边进行保护层的施工。复合土工膜与周边结构物连接应采用膨胀螺栓和钢板压条锚固，连接部位要涂刷乳化沥青（厚2mm）粘接，以防该处发生渗漏。

复合土工膜厚度不小于0.25mm，太薄可能产生气孔，且易在施工中受损而降低防渗效果。土工膜施工中，特别要注意做到铺设不宜过紧，不得打皱，拼接要牢固。要严格按技术规范施工，把好准备、铺设、拼接、检验和回填等五道质量关。

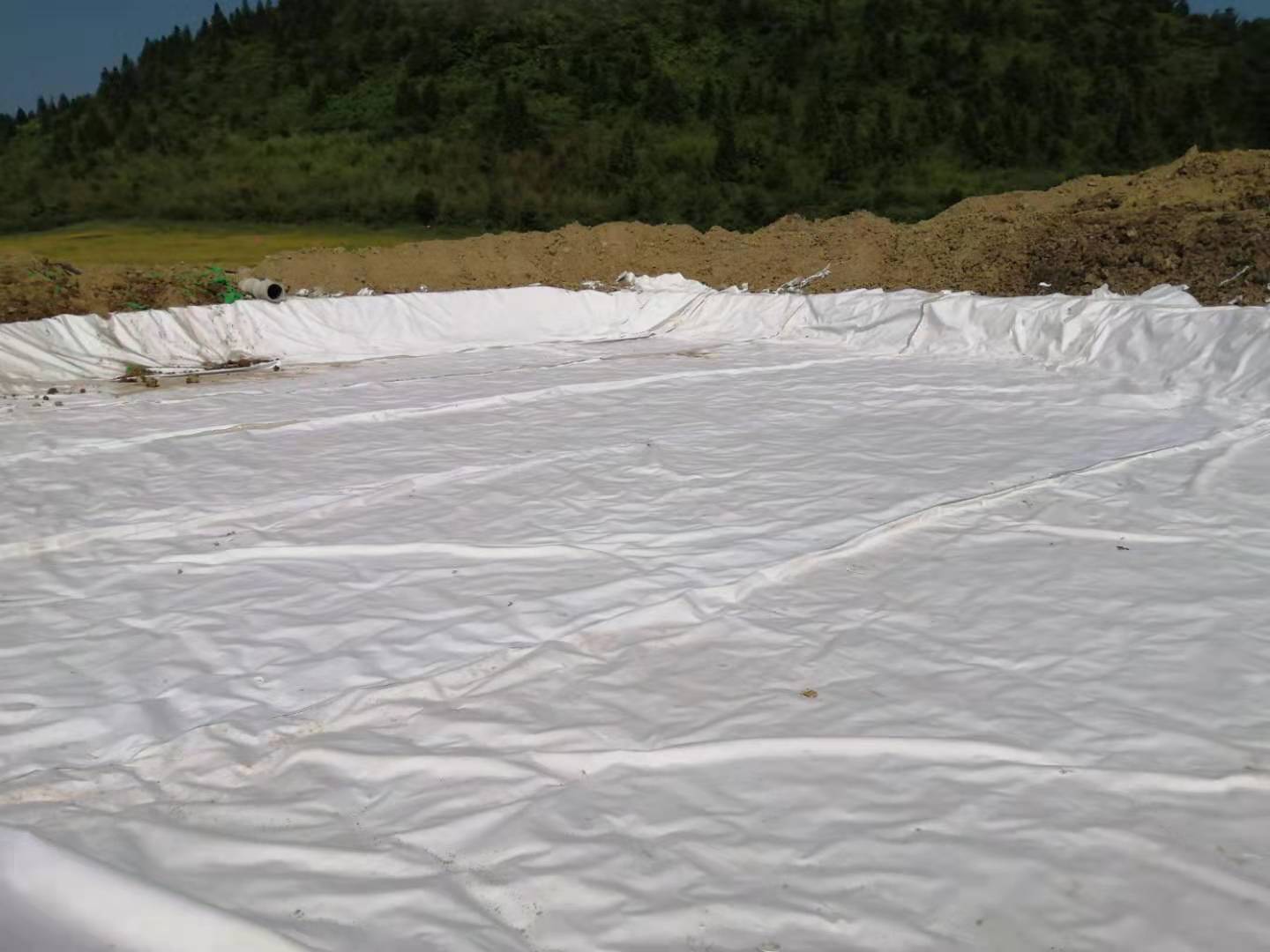

复合土工膜的施工操作流程

复合土工膜铺设要与保护层铺设相协调。拼接中复合土工膜焊缝质量是拼接关键，施工中尤其要加强接缝检测，检测方法有：

一、目测法；目测法：复合土工膜焊接好后，观察有无漏接，接缝是否烫损，有无褶皱，是否拼接均匀等。

二、现场检漏。现场检漏有两种：

①充气法：焊缝为双条，两条之间留有约10mm的空腔，将待测段两端封死，插入气针，充气至0.05MPa～0.20MPa，静观0.5min，观察真空表，如气压无下降，表明不漏，焊缝合格，否则要查找原因及时修补。

②充水法：焊缝为双条，两条之间留有约10mm的空腔，将待测段一端封死，另一端插入水针，充水至0.05MPa～0.20MPa，如无水从孔腔漏出，表明焊缝合格，否则要查找原因及时修补。

充水法较充气法有以下优点：

①直观性好，便于及时发现问题；

②设备简便，操作简单，在现场便随时随地检查和抽查、

鉴于以上优点，该工程采用充水法检查焊缝质量，自检合格后提交监理单位、质检部门及甲方联合抽样检查，实行逐段认证签证，对于虚焊、漏焊的接缝应及时进行补焊，并对补焊部位进行充水检测，直至验收合格后，才可以进行下道工序。
