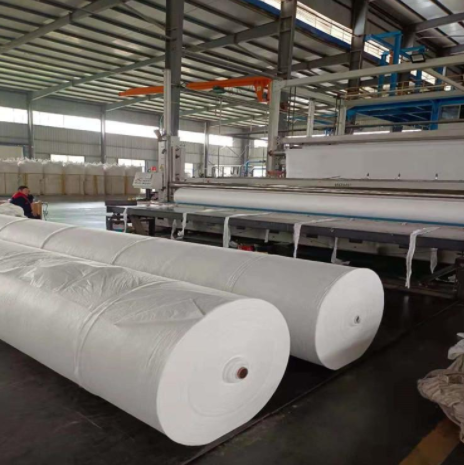

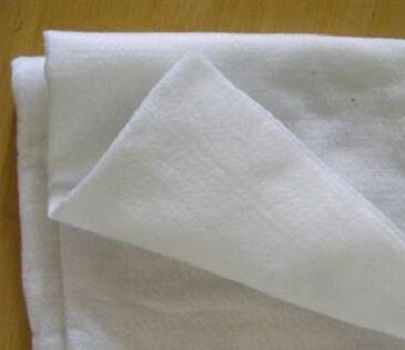

本产品是采用聚酯办法经纺丝针刺固结直接制成，产品规格从 80-800g/m 2 任意选择，它是岩土工程和土木工程中应用的一种土工合成材料，是通过聚酯长丝成网和固结的方法制成，其纤维排列成三维结构。除了具有良好的力学性能外，还具有良好的纵横向排水性能和良好的延伸性能及较高的耐生物、耐酸碱、耐老化等化学稳定性能。同时，还具有较宽的孔径范围、曲折的孔隙分布、优良的渗透性能和过滤性能.聚酯长丝土工布用途：1.水利工程堤坝及护坡的反滤，渠道的隔离、防渗；2、公路、铁路、机场跑道的基础隔离、反滤、排水、土坡、挡土墙及路面加筋、排水；3.港口工程 的软基处理，海滩围堤、海港码头及防波堤加筋、排水； 聚酯长丝土工布已普遍应用于基础设施建设领域，逐步被应用于更广泛的领域。
聚酯长丝土工布技术参数表（GB/T 17639-2008）：
规格100g 150g 200g 250g 300g 350g 400g 450g 500g 600g 800g 备注
1 单位面积质量偏差％ -6 -6 -6 -5 -5 -5 -5 -5 -4 -4 -4
2 厚度，mm ≥ 0.8 1.2 1.6 1.9 2.2 2.5 2.8 3.1 3.4 4.2 5.5
3 幅宽偏差 ％ -0.5
4 断裂强力KN/M ≥ 4.5 7.5 10.0 12.5 15.0 17.5 20.5 22.5 25.0 30.0 40.0 纵横向
5 断裂伸长率 ％ 40-80
6 CBR顶破强力KN ≥ 0.8 1.4 1.8 2.2 2.6 3.0 3.5 4.0 4.7 5.5 7.0
7 等效孔径090，mm 0.07-0.
8 垂直渗透系数 cm/s KX(10-1-10-3) K＝1.0-9.9
9 撕破强力KN 0.14 0.21 0.28 0.35 0.42 0.49 0.56 0.63 0.70 0.82 1.10 纵横向
聚酯长丝土工布也叫长丝无纺土工布/涤纶无纺土工布/长丝纺粘针刺土工布/长丝透水土工布/根据用途也可以叫透水土工布/和聚乙烯复合做防水用也可以叫做-防水土工布.防水土工布技术指标一般只计算布的强度,膜的强度忽略不计!防水土工布(复合土工膜)国家标准GB/T17642-2008.技术参数,相同!!
铺设工艺：
1、储存、运输和处理土工布
土工布卷在安装展开前要避免受到损坏。土工布卷应该堆放于经平整不积水的地方，堆高不超过四卷的高度，并能看到卷的识别片。土工布卷必须用不透明材料覆盖以防紫外线老化。在储存过程中，要保持标签的完整和资料的完整。 在运输过程中（包括现场从材料储存地到工作地的运输），土工布卷必须避免受到损坏。 受到物理损坏的土工布卷必须要修复。受严重磨损的土工布不能使用。任何接触到泄漏化学试剂的土工布，不允许使用在本工程上。
2.1用人工滚铺；布面要平整，并适当留有变形余量。 2.2长丝或短丝土工布的安装通常用搭接、缝合和焊接几种方法。缝合和焊接的宽度一般为0.1m以上，搭接宽度一般为0.2M以上。可能长期外露的土工布，则应焊接或缝合。 2.3土工布的缝合 所有的缝合必须要连续进行（例如，点缝是不允许的）。在重叠之前，土工布必须重叠最少150mm。最小缝针距离织边（材料暴露的边缘）至少是25mm。 缝好的土工布接缝最包括1行又线锁口链形缝法。用于缝合的线应为最小张力超过60N的树脂材料，并有与土工布相当或超出的抗化学腐蚀和抗紫外线能力。 任何在缝好的土工布上的“漏针”必须在受到影响的地方重新缝接。 必须采取相应的措施避免在安装后，土壤、颗粒物质或外来物质进入土工布层。 布的搭接根据地形及使用功能可分为自然搭接、缝接或焊接。 2.4在施工中，土工膜上面的土工布采用自然搭接，土工膜上层土工布采用缝接或热风焊接。热风焊接是首先的长丝土工布的连接方法，即用热风枪对两片布的连接瞬间高温加热，使其部分达到融熔状态，并立即使用一定的外力使其牢牢地粘合在一起。在潮湿（雨雪天）天气不能进行热粘连接的情况下，土工布应采取另一方法一缝合连接法，即用专用缝纫机进行双线缝合连接，且采用防化学紫外线的缝合线。 缝合时最小宽度10cm，自然搭接时最小宽度为20cm、热风焊接时最小宽度为20cm。 2.5对于缝接，要采用质量与土工布相同的缝合线，缝合线要采用抗化学破坏和紫外光照射能力更强的材质。 2.6土工布铺设完毕由现场监理工程师认可后铺设土工膜。 2.7土工膜上土工布是在土工膜由甲方、监理认可后同上进行铺设。 2.8各层的土工布相庆的编号为TN、BN。 2.9膜上下两层土工布在有锚固槽的部位都应与土工膜一同埋入锚固槽内。
a、接缝须与坡面线相交；与坡脚平衡或可能存在应力的地方，水平接缝的距离须大于1.5m。 b、在坡面上，对土工布的一端进行锚固，然后将卷材须坡面放下以保证土工布保持拉紧的状态。 c、所有的土工布都须用砂袋压住，砂袋将在铺设期间使用并保留到铺设上面一层材料。
4.1基层检查：检查基层是否平整、坚实，如有异物，应事无处理妥善。 4.2试铺:根据现场情况，确定土工布尺寸，裁剪后予以试铺，裁剪尺寸应准确。 4.3检查撒拉宽度是否合适，搭接处应平整，松紧适度。 4.4定位：用热风枪将两幅土工布的搭接部位粘接，粘接点的间距应适宜。 4.5对搭接部位进行缝合时缝合线应平直，针脚应均匀。 4.6缝合后应检查土工布是否铺设平整，是否存在缺陷。 4.7如存在不合要求的现象，应及时进行修补。
a、必须检查全部的土工布片和缝。有缺陷的土工布片和缝合必须在土工布上清楚标出，并作出修补。 b、必须通过铺设和热连接土工布小片来修补磨损的土工布，土工布小片要比缺陷的边缘在各个方向最少长200mm。热连接必须严格控制以保证土工布补片和土工布紧密结合，并对土工布没有损害。 c、每天铺设结束前，对当天所有铺设的土工布表面进行目测以确定所有损坏的地方都已作上标记并立即进行修补，确定铺设表面没有可能造成损坏的外来物质，如细针、小铁钉等。 d、土工布损坏修补时应满足以下技术要求： e、用来补洞或补裂缝的补丁材料应和土工布一致。 f、补丁应延伸到受损土工布范围外至少30厘米。 g、在填埋场底部，若土工布裂口超过卷材宽度的10%，须将损坏的部分切除，然后将两土工布连接；若在坡面上，裂口超过卷材宽度的10%，须将该卷土工布移出，并用新的一卷替换。 h、施工人员所穿工作鞋及所用施工机具不应损伤土工布，施工人员不得在已铺设的土工布上做可能伤害土工布的事，如抽烟或用尖锐工具戳土工布等。 i、为了土工布材料的安全，应在铺设土工布前打开包装膜，即铺一卷，开一卷。并检验外观质量。 j、特别提出：土工布到现场后要及时进行验收、签证认量。 要严格执行本公司的《土工布施工及验收规程》
6.1土工布只能用土工布刀进行切割（钩刀），如在场地内切割，对其他材料须采取特殊保护措施，以防由于切割土工布而对其造成不必要的损坏； 6.2在铺设土工布的同时，必须采取一切必要措施，以防止对下面一层材料造成破坏； 6.3在铺设土工布时，必须注意不要让石头、大量尘土或水分等有可能破坏土工布、有可能阻塞排水渠或过滤网、或有可能给接下来的连接带来困难的物质进入土工布或土工布的下面； 6.4安装结束后，对所有土工布表面进行目测以确定所有损坏的地主，作上标记并进行修补，确定铺设表面没有可以造成损坏的外来物质，如断针等异物； 6.5土工布的连接必须遵循以下规定：正常情况下，坡面上不能有水平连接（连接须沿坡面的轮廓不与其相交），除修补的地方以外。 6.6如采用缝合，缝合线须采用与土工布材质相同或超过的材料，缝合线须为防化学紫外线的材持。缝合线与土工布应有明显的色差，以便于检查。 6.7安装时对缝合特别注意以确保没有泥土或砾石覆盖层中的砾石进入土工布中间。
7.1在缝合结合处,须进行重新缝合修补,并确保跳针部分的末端已重新缝合. 7.2在所有地区,除了岩石斜坡地段,漏洞或撕裂部分须用同样材质的土工布补丁进行修补缝合. 7.3在填埋场底部,如果裂口的长度超过卷材宽度10%,损坏的部分须被切掉,然后将两部分土工布连接起来.
应用特性：
1、由于目前用于土工布生产的合成纤维主要为锦纶、涤纶、丙纶、乙纶，它们都具有很强的抗埋、耐腐性能 2、土工布为透水材料，所以具有很好的反滤隔离功能 3、无纺土工布由于结构蓬松，具有很好的排水性能 4、土工布有很好抗穿刺能力，所以具有很好的保护性能 5、土工布有很好的摩擦系数与抗拉强度，具有土工加筋性能 :土工材料近年来，土工合成材料在岩石工程，尤其是在防洪抢险工程中的大量应用及其成效，引起了广大工程技术人员的高度重视。对于土工合成材料的应用技术，国家从防渗、反滤、排水、加筋、防护等方面，提出了规范性技术要求，大大加快了新材料的推广应用步伐。该材料在灌区渠道防渗工程中得到广泛应用，结合施工实践，浅谈土工布的应用技术。 1、土工布性能 土工布是一种新型建筑材料，原料是涤纶、晴纶、锦纶等高分子聚合物的合成纤维。按照制造方法分为：有纺土工布和无纺土工布两种类型。一般工程主要是使用的无纺土工布.土工布具有防渗、反滤、排水、隔离、加固、防护、密封等多种功能，它与常规的砌石及砼材料防渗效果相比，具有投资低，施工工艺简单，工期短，防渗效果好，渠道有效利用系数高等优点，如咸阳市渭河堤防工程施工中，有针对性地对两段河堤，分别采用土工布与传统方法施工。经过两种施工方案进行比较，使用土工布修筑的500m河堤，共投资20.55万元，投劳1.56万个工日。而用传统方案修筑同样长度河堤，则需投资27.37万元，投劳1.84万个工日，两方案相比较，运用土工布新材料后，投资、投劳可分别降低25%和15%。宝鸡峡灌区东四支渠节水改造、北干渠72km抢险工程中成功使用了这种新型材料，不仅取得了明显的防渗效果，而且降低投资，缩短了工期，可谓一举多得。 2.土工防渗膜施工 土工防渗膜施工是在薄膜的一侧或两侧贴上土工布，形成复合土工防渗膜。其形式有一布一膜、二布一膜等。 土工布作为土工膜的保护层，使保护防渗层不受损坏。为减少紫外线照射，增加抗老化性能，最好采用埋入法铺设。 施工中，首先要用料径较小的砂土或粘土找平基面，然后再铺设土工膜。土工膜不要绷得太紧，两端埋入土体部分呈波纹状，最后在所铺的土工膜上用细砂或粘土铺一层10cm左右过度层。砌上20-30cm块石（或砼预制块）作防冲保护层。施工时，应尽力避免石块直接砸在土工膜上，最好是边铺膜边进行保护层的施工。复合土工膜与周边结构物连接应采用膨胀螺栓和钢板压条锚固，连接部位要涂刷乳化沥青（厚2mm）粘接，以防该处发生渗漏。 土工膜的接缝处理是一个关键工序，直接影响防渗效果。一般接缝方式有：①搭接：搭接宽度宜大于15cm；②热焊：宜于稍厚的土工膜基材，焊缝搭接宽度不小于5CM.(不推荐胶接,长时间水浸泡易开胶,防渗效果差.) 根据多年实践证明，防渗膜厚度不小于0.25mm，太薄可能产生气孔，且易在施工中受损而降低防渗效果。土工膜施工中，特别要注意做到铺设不宜过紧，不得打皱，拼接要牢固。要严格按技术规范施工，把好准备、铺设、拼接、检验和回填等五道质量关。由于复合土工膜良好的防渗效果，目前，宝鸡峡灌区节水改造与续建配套项目建设中，大量采用该材料，受到了设计、建设单位的广泛好评。
主要应用领域
水利工程：海堤、江堤、湖堤达标工程；水库加固工程；围垦工程；防汛抢险。 公路铁路航空港工程：软基加固处理；边坡防护；路面防反射裂缝结构层；排水系统；绿化隔离带。 电工工程：核电站基础工程；火电灰坝工程；水电站工程。
