服务热线:

土工膜焊接的注意事项

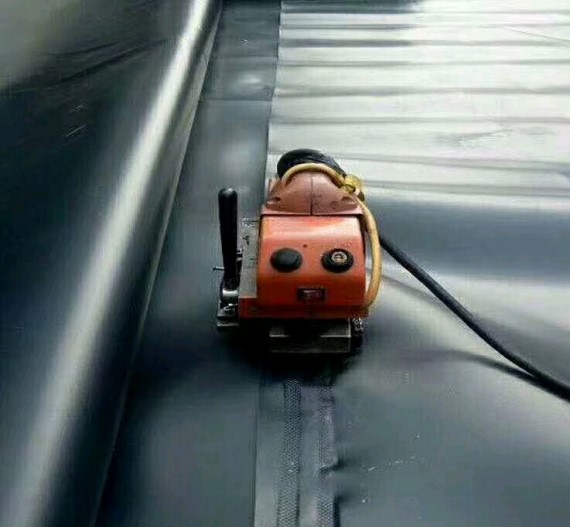

土工膜的焊接使用双驱动自行式土工膜焊接机,采用双轨热熔焊接。焊机无法焊接的部位,应采用挤出式热熔焊机,配以与原材料同质的焊条,形成堆焊的单焊缝;焊机焊接工序分为:调节压力、设定温度、设定速度、焊缝搭接检查、装膜入机、启动马达;接缝处不得有油污、灰尘,土工膜的搭接段面不应有泥沙、结露、潮湿等杂物,当有杂物时必须在焊接前清理干净;每天焊接开始时,通常应在现场先试焊一条0.9mm X 0.3mm的试样,搭接宽度不小于10cm并在现场进行剥离和剪切试验,试样合格后,便可用当时调整好的速度、压力、温度进行正是焊接。焊机在焊接土工膜过程中,需随时注意焊机的运行情况,要根据现场的实际情况对速度和温度进行微调;焊缝要求整齐、美观、不得有滑焊、跳走现象;在遇上土工膜长度不够时,需要长向拼接,应先把横向焊缝焊好,再焊纵缝,横向焊缝相距大于50cm.

应成T字型,不得十字交叉;焊土工膜时不许压出死折,铺设土工膜时,根据当地气温变化幅度和土工膜性能要求,预留出温度变化引起的伸缩变形量;在下雨期间或接缝有潮气、露水、或者大沙的情况下不能进行焊接,但采取防护措施是除外;温度低于5℃时,按照规范要求不应施工,如果必须施工的话,焊接前应对焊机进行预热处理;土工膜在焊接时应该采用稳压性能好的发电机供电,在特殊情况下采用当地用电时,必须使用稳压器。

重庆高硕新型材料有限公司土工材料生产厂家,重庆高硕土工防渗膜、重庆高硕土工布、重庆高硕排水板,欢迎新老客户咨询采购,重庆高硕您身边值得信奈的土工材料生产厂家。
