虹吸排水系统是很多海绵城市必备的一种排水利器，可以利用虹吸现象形成多个排水区域，借助排水槽导流，实现有组织排水，可以快速排清积水还能进行水的二次回收利用。下面我们将结合虹吸排水系统图从4个角度介绍虹吸排水系统。
虹吸排水系统是为了解决排水问题的一种时代产物，多用于屋顶雨水处理、路面排水蓄水。在进行水处理过程中，可以把劣质的雨水进行快速排解冲刷，同时，也会采取雨水处理系统，进行堆积过滤，进行蓄水储存，以备后续使用。
另外虹吸排水系统的独特涉及也提供了清楚的雨水通道，不管是发生损坏或堵塞等情况，都可以顺利实现向各个放向流动。

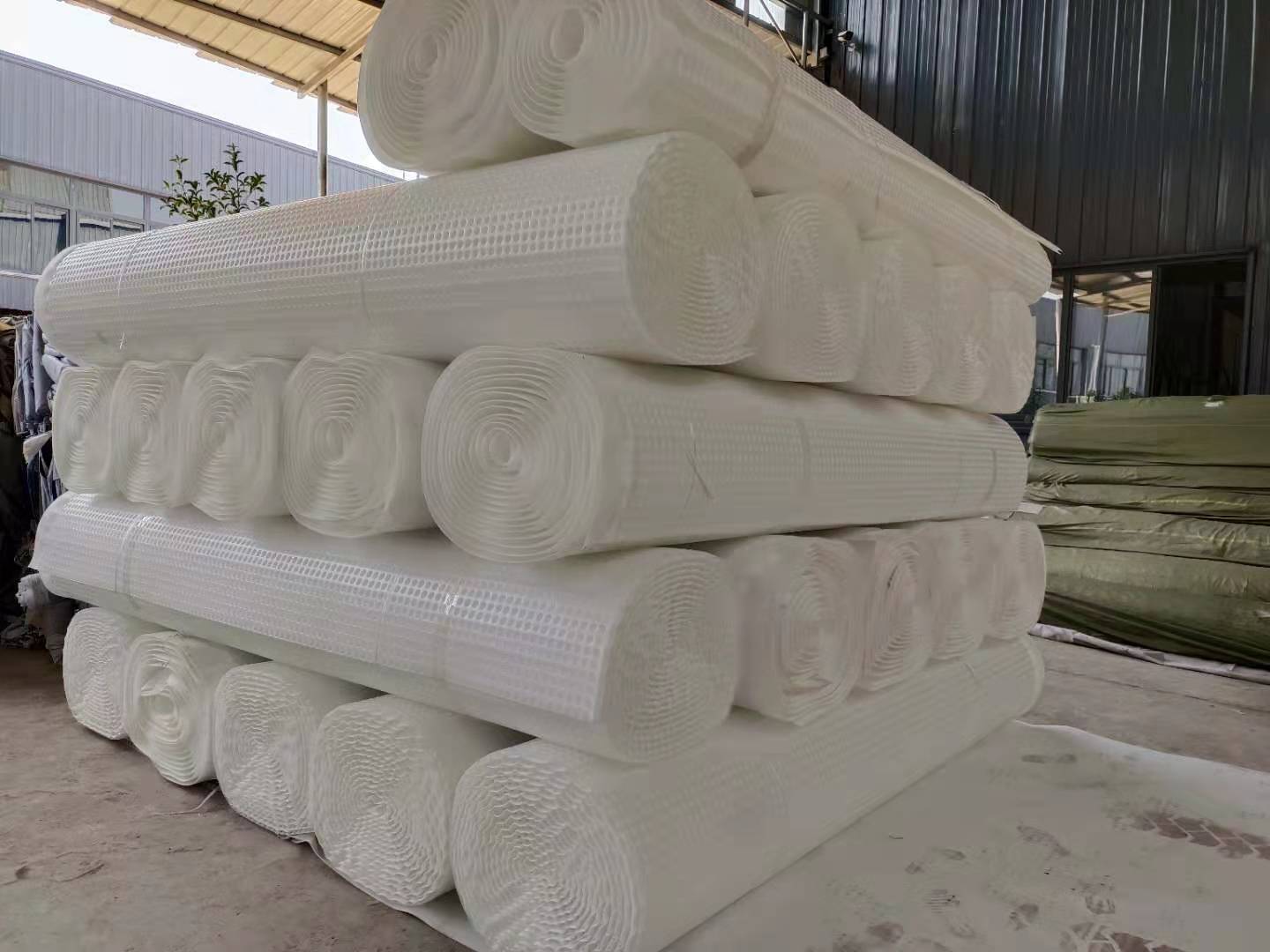

1、虹吸排水板：结合虹吸排水系统图可以发现，虹吸排水板是虹吸排水系统的重要组成部分，虹吸排水板也叫高分子防护排水异形片，以HDPE为不可降解材料为原材料，可以帮助城市防水、排水、蓄水、保温、二次利用水源等。

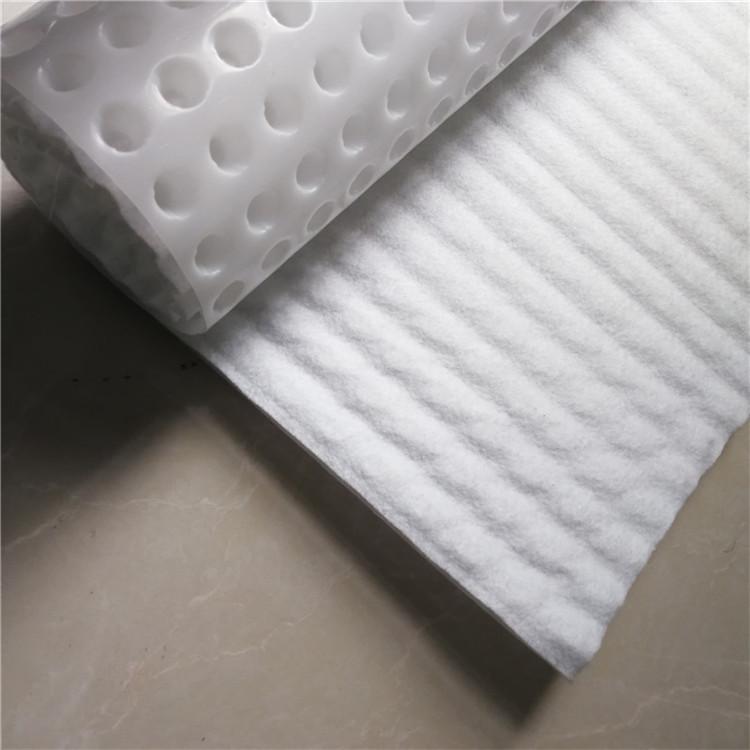

2、覆布排水板：结合虹吸排水系统图，覆布排水板也是虹吸排水系统中的配件，通常以PVC、PE、PP为原料，可以经过热复合粘接在排水板上，能避免阳光暴晒、稳定导流排水，避免出现堆积堵水的情况。

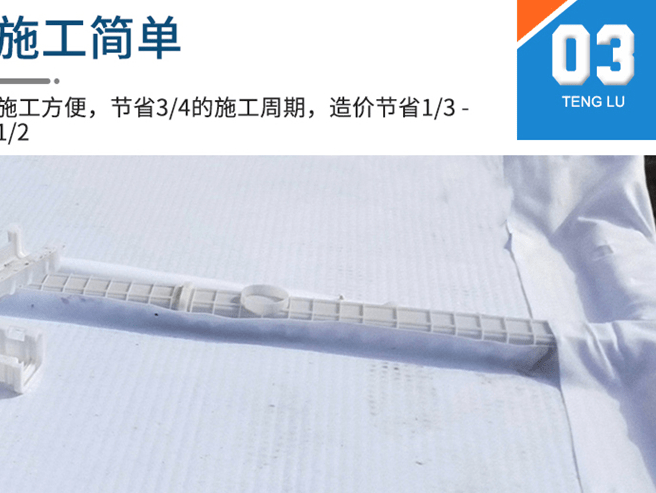

3、虹吸排水槽：结合虹吸排水系统图，虹吸排水槽也是虹吸排水系统的组成部分，借助虹吸排水槽可以定位规划弹线，组成排水通道，帮助城市快速排水、防护。
4、集水模块：结合虹吸排水系统图，一般需要雨水二次回收才会加装集水模块，可实现排水、蓄水回收。
1、虹吸排水系统原理：结合虹吸排水系统图，虹吸排水系统的原理是采用“雨水虹吸”的方法，有效解决屋顶排水问题。虹吸排水系统利用地面和屋面的高差，凝聚雨水的力量，有效控制平衡管道内雨水或积水的压力、流速，借助分区给车库屋顶实现有序排水，将雨水沿一个方向迅速排掉，避免屋面村里集水。
2、实现过程：结合虹吸排水系统图，虹吸排水系统的排水经过雨水渗透—流入排水槽—经过车库虹吸排水板产生虹吸现象—流入沉淀观察井—沉淀—流入蓄水池—过滤二次利用或排入雨水管网。
1、高效利用雨水：结合虹吸排水系统图可以知道，该系统可收集大量雨水，这些雨水回收可以再用于灌溉、美化环境等，而且仅灌溉每年就可以节省很多自来水。
2、排水效果好：虹吸排水系统借助虹吸现象，能快速排出雨水及积水，避免出现雨水造成的意外。
3、方便维护：在虹吸排水系统的作用下，雨水可以清洁管道，减少堵塞，为后期维护工作减轻了很多负担。
4、施工简单：虹吸排水系统管材用量少，一定程度上简化了施工工艺，便于安装应用。
5、适用范围广：虹吸排水系统即防、隔、排等多种功能为一体，可以满足不同用户的需要。
1 雨水或浇灌水经土壤层渗透至车库顶板长效覆布排水板。
2 流入车库顶板专用排水槽。
3 通过车库周边布置的竖向虹吸排水管产生重力流兼虹吸效应，流入沉淀观察井。
4 雨水经沉淀后，上面清水流入蓄水池。
5 后期物业对蓄水池的清水进行二次利用或者排入雨水管网。
虹吸排水系统是国家建设部推广并且入编国家标准的专为屋顶绿化滤水设计，集排水、蓄水功能于一身的新型材料。它解决了传统的造景方式中排水层（如采用鹅卵石、陶粒、贝壳等作为滤水材料）不能储存水、不能有效防止植物根系破坏砼表面、不能保温隔热、载荷大等缺点，同时具备结构蓄水、排水、透气、保温、隔热和防根刺等六大突出功能，是传统滤水材料的良好替代品。
二，虹吸排水收集系统产品构成：
产品主要由高分子防护排（蓄）水异形片、自粘土工布、虹吸排水槽、PP蓄水池（蓄水模块）、粘霸、透气观察井等组成，结合土工布或加筋保护垫一起使用，可以避免细颗粒基质堵塞蓄水槽和排水通道，保持排水通畅和空气流通，形成一个完整的新型蓄排水系统。本产品广泛应用在地下工程顶板和屋顶绿化等工程部位，不但减轻了顶板和屋面荷载，还降低了工程造价，并且施工简单。
防护虹吸排水收集系统”中的关键材料：高分子防护排蓄水异形片使用的是纯原资料高密度聚乙烯（HDPE）出产而成，运用年限能够到达与建筑物平等寿数的高质量规范。地下车库因为面积较大，其运用功用以及钢筋混凝土结构耐久性都要求做到严厉的密闭防水，上部的覆盖土层厚度往往是以所栽培的植物的需求而定，尽可能减少结构的负荷，这就形成了浅盆地形状，排水板具有排水性能好、抗压性强、质量轻等优点，因而地下车库顶板用排水板排水。
1 供给全面的柔性保护、防止防水层遭受回填土的损坏。复合防护排水异形片通过双面自粘防水（粘霸）平接。
2 虹吸排水槽+复合防护排水异形片具有杰出的抗压、抗拉才能，特别的凸点规划能起到杰出的缓冲作用，为防水层。

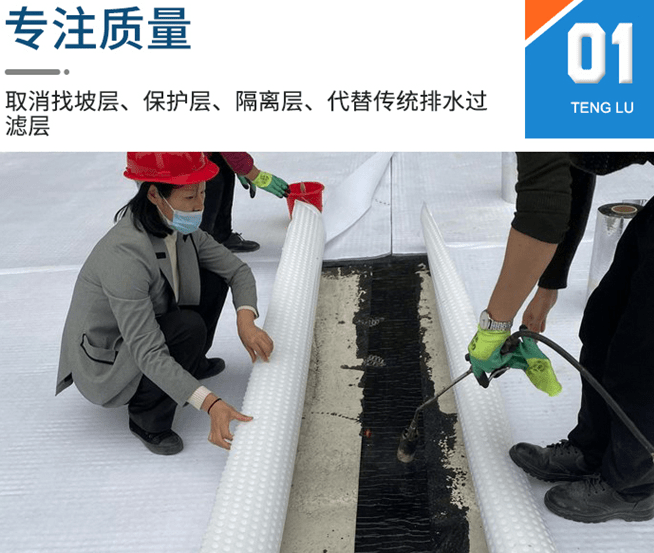

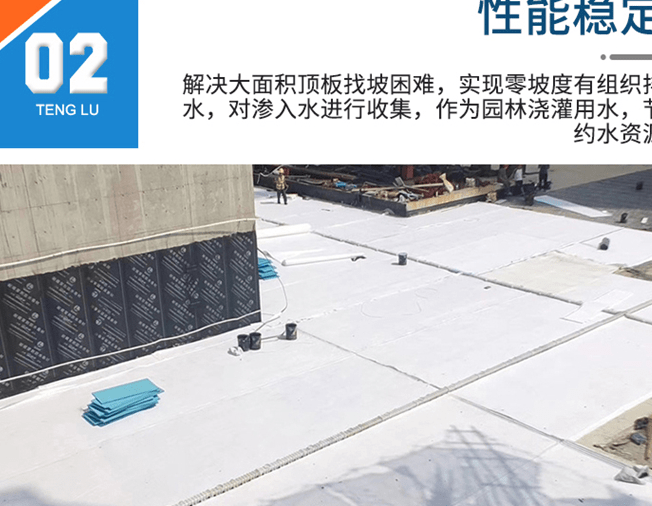

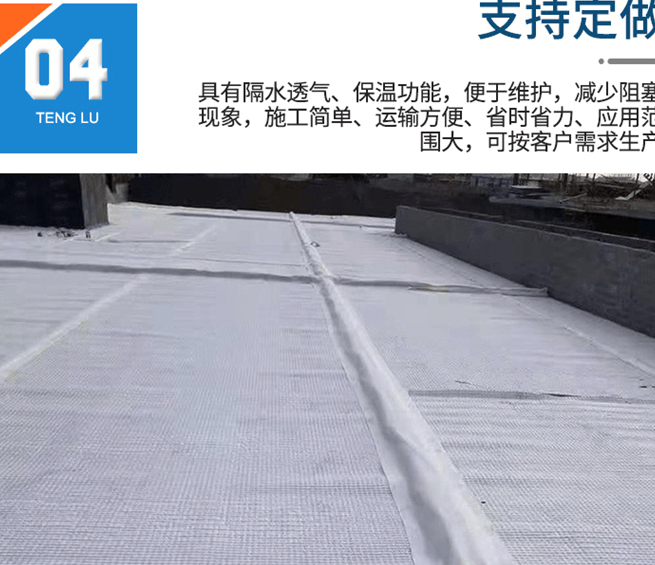

将自然途径与人工措施相结合，在确保城市排水防涝安全的前提下，最大限度地实现雨水在城市区域的积存、渗透和净化，促进雨水资源的利用和生态环境保护。pds防护虹吸排水收集技术能够解决大面积顶板找坡困难，实现零坡度有组织排水，取消找坡层、保护层、隔离层、代替传统排水过滤层，施工方便，节省3/4的施工周期，造价节省1/3-1/2，同时具有具有隔水透气、保温功能，形成会呼吸的排水系统，助力打造海绵城市。
车库防护虹吸排水收集系统是利用管道变径及大气压差的原理，将雨水排出、收集、利用的专门系统。该系统改变传统种植顶板做法的结构层次，取消原有隔离层、混凝土保护层、找坡层、滤水层等结构，通过铺设雨水收集槽，将种植顶板划分区域，有顺序地将ped高分子防护排水异形片上多余的水通过虹吸、透气的作用力下汇集到出水口，出水口通过虹吸管道变径的方式，使雨水在虹吸直管形成满流，基于这样的原理下，整个地下室顶板上的水都通过虹吸排水槽不断被吸入观察井，之后，经观察井沉淀再排入雨水收集系统集水笼二次利用。这类经土壤和滤水层过滤后的雨水可直接用于园林浇灌、清洗园路等，无需增设净水设施，且二次水利用成本低于市政供水，节省了传统小区物业浇灌水成本。
车库防护虹吸排水收集系统是利用管道变径及大气压差的原理，将雨水排出、收集、利用的专门系统。该系统改变传统种植顶板做法的结构层次，取消原有隔离层、混凝土保护层、找坡层、滤水层等结构，通过铺设雨水收集槽，将种植顶板划分区域，有顺序地将ped高分子防护排水异形片上多余的水通过虹吸、透气的作用力下汇集到出水口，出水口通过虹吸管道变径的方式，使雨水在虹吸直管形成满流，基于这样的原理下，整个地下室顶板上的水都通过虹吸排水槽不断被吸入观察井，之后，经观察井沉淀再排入雨水收集系统集水笼二次利用。这类经土壤和滤水层过滤后的雨水可直接用于园林浇灌、清洗园路等，无需增设净水设施，且二次水利用成本低于市政供水，节省了传统小区物业浇灌水成本。
虹吸排水系统特点：
1、保持种植车库顶板水位处于较低的水平，提高种植土壤底部的透气性，避免植物因涝损坏，保证植物的正产生长。
2、具有“省钱”“省时”“省心”的特点。
虹吸排水收集设计要点如下：
1 虹吸排水收集系统布置以投资省、运转费用低、占地面积小为原则；
2 根据地下车库顶板的渗透水量与浇灌水量大小以及覆土厚度等等要求选用合适规格的雨水收集槽、蓄水模块、ped14高分子防护排水异形片等；
3 排水层材料应满足种植屋面工程技术规程JGJ155相关规定。年降水量小于蒸发量的地区，排水层应结合雨水槽分区设置；
4 虹吸排水收集系统涉及隐蔽埋地及雨水收集回用，系统组成材料均不产生污染、不产生二次污染源污染环境；
5 虹吸排水收集系统设备应运行稳定可靠、维护简单、操作方便。
