1、工艺概况
HDPE防渗膜全称“高密度聚乙烯膜”,采用的材料均为环保无毒材料,由于新技术的应用,防渗效果更加明显;该施工工艺很好的利用了防渗膜的防渗时间长,防渗效果好等特点,且该工艺施工方便,施工成本较低,近年来被广泛用于环保、环卫、市政、水利等工程的防潮、防渗,防漏等环节。
2、 工艺原理
HDPE防渗膜具有很好的防渗效果,化学稳定性、耐老化性能出众,为环境防渗、防漏提供了很好的保证。将HDPE防渗膜铺设在需要进行防渗处理的基面上,上面铺设素土、砂垫层或者砼保护层,从而形成一个整体、封闭的防渗体系。
3、工艺特点
(1)HDPE防渗膜有很高的灵活性,可满足不同工程防渗要求,可操作性强,施工方便,机械投入少;
(2)成本低、经济效益高,经实际测算采用该工艺要比钢筋砼自防水及粘土防水等普通防渗工艺的一般工程要节约成本50%~30%左右;
(3)HDPE防渗膜采用的材料均为环保材料,防渗原理是普通物理变化,不产生任何有害物质;
(4)防渗系数高,可有效克服基面的不均匀沉降,在非日光照射条件下使用寿命较长,可达30~50年;
(5)施工进度快,效率高。
4、适用范围
HDPE防渗膜由于其出众的工艺性能,近年来被广泛应用于以下领域:
(1)环保、环卫工程:生活垃圾填埋场、污水处理厂、地下基础防水防渗、厂房屋顶防潮工业、电厂存灰场等;
(2)水利工程:江河湖泊水库堤坝的防渗、堵漏、加固、水渠的防渗、护坡等;
(3)市政工程:高速公路、地铁、建筑物的地下工程防渗等;
(4)园林:屋顶花园、人工湖、河道、蓄水池、高尔夫球场的水塘底衬、护坡、绿化草坪防水防潮等;
(5)石化:化工厂、炼油厂、加油站的储油罐防渗、沉淀池的内衬等;
(6)矿业;洗选池、堆浸池、堆灰场、溶解池、沉淀池等;
(7)交通设施:公路的基础加固、涵洞的防渗;
(8)农业:水库、饮用水池、蓄水塘、灌溉系统的防渗等;
(9)水产养殖业:水产养殖池、鱼塘、虾池的内衬等。
5、技术标准
《土工合成材料聚乙烯土工膜》、《聚乙烯(PE)土工膜防渗工程技术规范》、《土工合成材料应用技术规范》、《土工合成材料测试规程》、《垃圾填埋场用高密度聚乙烯土工膜》。
6、施工方法:
将HDPE防渗膜铺设在需要进行防渗处理的基面上,基面须经清理满足铺设要求,依次对防渗膜的纵横缝及边角处进行焊接,经焊接合格后,在防渗膜上铺设保护层,从而形成一个整体封闭的防渗体系。
1. 安装前准备:
1.1土工膜和施工机械、设备均已运达现场。
1.2材料的规格、型号、性能指标、质量均符合要求,能满足业主工程的需要。1.3安装人员及机械设备和仪器均已到位。
2. 铺设:
2.1铺设土工膜前,会同有关部门对铺设基底进行全面检查,达到如下条件后方可铺设施工。2.2铺设基地坚实平整,铺设基地无渗水、淤泥、积水、有机物残渣和有可能造成环境污染的有害物质,基地拐角处应于圆滑。
3. 土工膜铺设流程施工现场丈量—裁剪—铺设—修补—试焊—焊接—验收

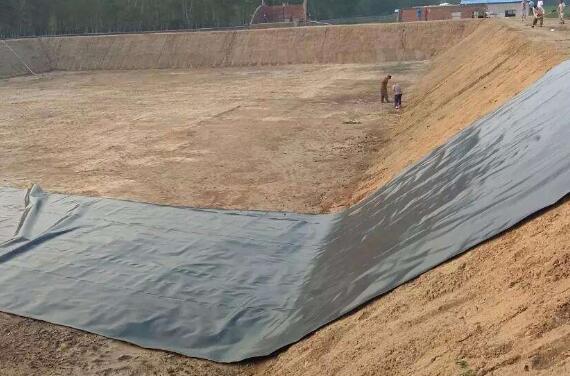

4. 土工膜铺设:a 首先根据现场丈量情况裁割的土工膜块顺序运抵现场相应位置。b 检查铺设区域与每片膜的编号是否一致,确认无误后,运膜就位,立即用砂袋临时锚固。c 检查膜片的搭接宽度,以不小于100mm为准。d 在填埋区坡脚、拐弯、边坡交汇处等特殊部位铺设施工时、要检查土基在拐弯时的圆滑顺接、不能出现负坡。e 铺膜时应尽量放松、避免因张紧使土工膜出现悬空状态。f 在铺设时应避免人工折皱。g 根据当地气温变化幅度、现场地形和土工膜的特性预留土工膜的伸缩变形量。h 在拐角及畸形地段,应尽量缩短接缝长度,除特殊要求外,在坡度大于1:6 的斜坡上,距坡顶或应力集中区域1.5m 范围内,不应有水平夹角小于45 度的接缝。
5. 焊接现场联接土工膜可采取以下步骤
(1)用干净纱布擦拭焊缝搭接处,做到无水、无尘、无垢;土工膜应平行对正,适量搭接。文库
(2)根据当时当地气候条件,调节焊接设备至最佳工作状态。
(3)在调节好的工作状态下,做小样焊接试验,试焊接土工膜样品。
(4)采用现场人工撕拉检验试样,焊接不被撕拉破坏认为合格。
(5)现场撕拉试验合格后,用已调节好工作状态的热合机逐幅进行正式焊接。
(6)用挤压焊接机进行T 字型结点补疤合特殊结点的焊接。
6. 土工膜现场联接应符合下列规定
(1)焊接形式采用双焊缝搭焊
(2)主要焊接工具宜采用自动调温(调速) 电热楔式双道塑料热合机, 也可采 用高温热风焊机。塑料热风焊枪可作局部修补用辅助工具。
a、根据气温和材料性能,随时调整和控制焊机工作温度、速度,焊机工作温 度应为180~4300C。
b焊缝处土工膜应熔结为一个整体,不得出现虚焊、漏焊或超量焊。
c出现虚焊、漏焊时, 必须切开焊缝, 使用塑料热风焊枪对切开损伤部位用 大于破损直径一倍以上的母材补焊。
d焊缝双缝宽度宜采用2×10mm
ET 字型接头宜采用母材补疤, 补疤尺寸可为300mm×300mm,疤的直角应修 圆。
f焊接中,必须及时将已发现破损的土工膜裁掉,并用塑料热风焊枪焊牢。
g联接的两层土工膜必须搭接平展、舒缓。
