虹吸排水板主要参数汇总

一、‌结构参数‌

‌外形规格‌

板材类：500×500mm、396×396mm（拼装便捷，自带搭接扣设计）

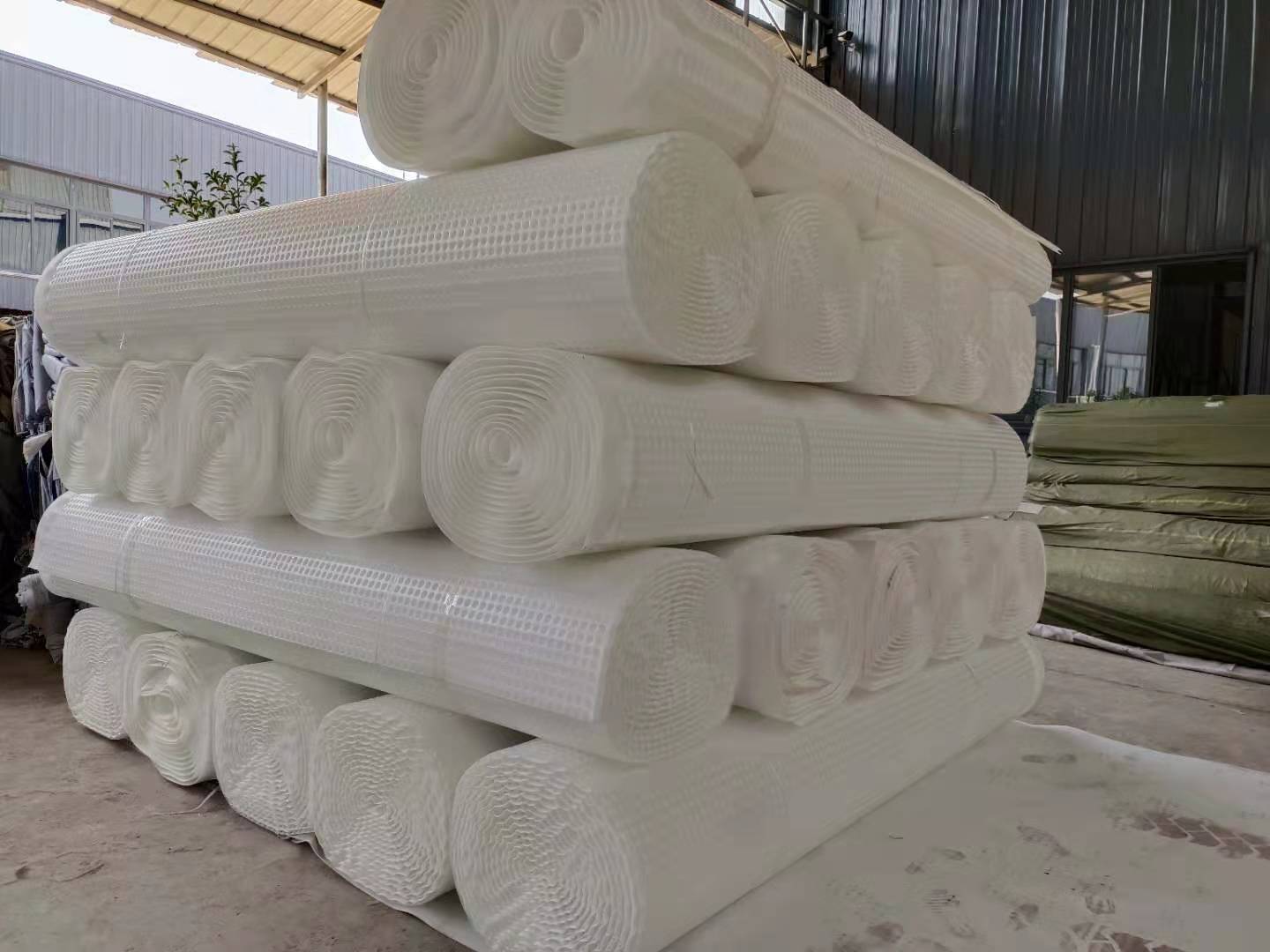

卷材类：宽度可达6米（PVC材质，应用较少）；常规板材为50×50cm方板，可定制尺寸

凹凸结构：2.5公分中空凸壳式设计（高效排水）；14mm/20mm凸点支撑层

‌厚度与高度‌

厚度：1.2mm、1.4cm、2.0cm、2.5cm等，按需定制

凸点高度：08-60mm可定制（如08、12、16、20、25、30型号）

二、‌材料参数‌

‌主材类型‌

HDPE（高密度聚乙烯）：抗压强度高，适配隧道、地下室等场景

塑料/聚乙烯：部分型号含无纺土工布复合层（250g/㎡），兼具防渗、反滤功能

‌复合结构‌

表面复合土工布：白色200g/㎡或250g/㎡（防渗、隔离）

自粘层设计：部分型号带自粘土工布，用于耐穿刺工程

三、‌性能参数‌

‌力学性能‌

抗压强度：≥300Kpa（复合排水板）、≥350Kpa（虹吸排水槽）

拉伸强度：≥72N/cm；断裂伸长率≥50%

耐穿刺性：抗穿刺强度≥300N（自粘型）

‌排水能力‌

排水量：300-400（适配深软土地基）

透水性：凹凸结构形成零坡度排水系统，搭配虹吸排水槽导水‌其他参数‌

耐酸碱性：优（HDPE材质）

阻燃性：燃烧状态下自熄

颜色：白色为主，可定制

四、‌应用适配参数‌

‌工程类型‌

市政工程/海绵城市：适配500×500mm×2.5cm规

地下管廊/屋顶绿化：推荐396×396mm×1.5cm等轻型板材

化工园区防渗：复合无纺布型号（兼具隔离功能）

‌配套系统‌

植被层+虹吸排水系统+防水层：需分层铺设，回填土＞60cm后允许碾压

参数选择建议

‌抗压需求高场景‌（如隧道、地下室）：优先选择HDPE材质、抗压≥300Kpa的复合排水板

‌防渗反滤场景‌（如化工园区）：选择带250g/㎡土工布的复合型号

‌定制化需求‌（特殊尺寸/厚度）：支持非标定制，如08-60mm高度、3m*10m卷材等
