短纤针刺非织造土工布的生产工艺主要包括以下核心步骤，结合原料特性与工程需求实现高效成型：

一、原料预处理

‌开松混合‌

将合成纤维短纤（涤纶、丙纶等）通过开松机打散纤维团块，分离成单纤维状态，同时混合抗氧剂、炭黑等助剂以提升抗老化性能。

‌技术要点‌：控制开松强度避免纤维损伤，确保添加剂均匀分散。

‌纤维干燥‌

对吸湿性较强的纤维（如丙纶）进行预热干燥，防止生产过程中结块或断针。

二、成网与铺层

‌梳理成网‌

开松后的纤维经梳理机梳理，形成纵向排列的薄层纤维网。梳理辊速度与间距直接影响纤维网均匀度。

‌交叉铺网‌

通过铺网机将多层薄网叠加，采用交叉铺网技术（如90°交叉）平衡纵横向强度，根据克重需求调整铺网层数（通常3-5层）。

三、针刺加固

‌预针刺‌

对蓬松的纤维网进行预针刺，初步固定纤维结构，减少后续针刺断针风险。刺针密度较低（约300-500刺/平方厘米）。

‌主针刺（多道次）‌

‌核心工序‌：使用带倒钩的刺针反复穿刺纤维网（每分钟上万次），刺针钩带纤维相互缠结形成三维结构。

‌工艺控制‌：

针刺深度：影响纤维缠结强度（通常8-12mm）；

针刺密度：逐道增加（如三道针刺：800→1200→1500刺/平方厘米），最终实现高强度加固。

四、后整理与质检

‌热定型‌

对针刺后的布料进行热轧或热风处理，消除内应力，稳定尺寸并提升表面平整度（温度根据纤维熔点设定：涤纶约180℃，丙纶约150℃）。

‌性能检测‌

按国标GB/T 17638-2017测试关键指标：

断裂强度（纵/横向，单位kN/m）；

伸长率（控制＜80%）；

等效孔径（O90，影响过滤性）；

CBR顶破强力。

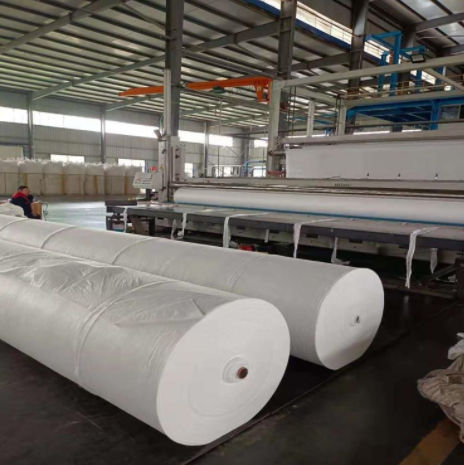

五、分切卷绕

根据工程需求分切为特定幅宽（常用2-6米），卷绕成卷并覆防潮膜，标注规格（如SNG-PET-10-6：涤纶短纤针刺布，纵强10kN/m，幅宽6米）。

工艺关键点总结

‌纤维状态‌：开松充分性决定成网均匀度；

‌针刺梯度‌：三道次渐进式针刺保障结构密实性；

‌定向控制‌：铺网角度调整纵横向强度比（通用型1:1，加筋型≥1.2:1）。此工艺通过物理缠结而非化学粘合，兼顾环保性与结构稳定性，适配水利、交通等严苛场景需求。
