服务热线:

如何判断防渗膜焊接是否成功?

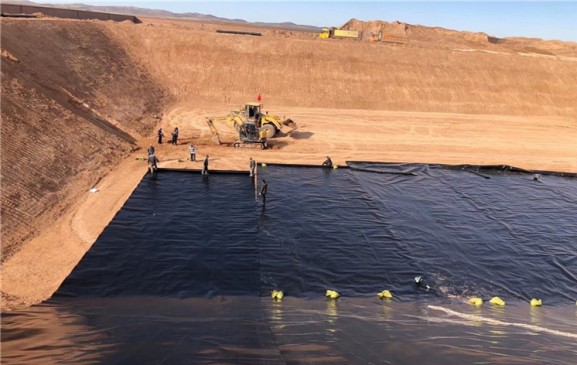

防渗膜焊接成功与否需通过多维度检测综合判断,以下是关键检测方法及标准:

一、常规检测方法

‌目视检查‌

焊缝应平整无气泡、滑焊或漏焊,搭接宽度10cmT型接头需严密无缝‌。

检查是否有机械损伤、杂质或褶皱,颜色均匀性(透明白色膜可用彩色液体灌注辅助观察)‌。

‌气压检测‌

随机抽取焊缝,两端封堵后充气(压力250kPa),10分钟内压力波动≤10kPa为合格‌。

适用于热熔焊缝,合格率需达100%‌。

‌真空检测‌

在焊缝上覆盖真空罩并涂抹肥皂水,若出现气泡则表明泄漏‌。

二、专项检测技术

‌电火花测试‌:对挤压焊缝施加高压电,缺陷处产生电火花(需100%合格)‌。

‌破坏性检测‌:每1000m焊缝取样(尺寸1000mm×350mm)进行剥离强度测试,母材撕裂而非焊缝分离为合格‌。

‌水压试验‌:小型工程可注水静置一夜,观察标记水位变化判断渗漏点‌。

三、特殊场景检测

‌覆盖层检测‌:使用偶极子法或水枪法探测埋设后的膜缺陷,适用于有土工布、砂土覆盖的情况‌。

‌氦质谱试验‌:高灵敏度检测微小泄漏,但成本较高‌。

四、检测注意事项

环境要求:温度5-40℃,湿度低于85%,雨天或大风(>4级)暂停作业‌。

数据记录:需完整保存检测报告,包括气压值、检测时间及修复记录‌。
