在低温环境下安装复合土工膜需采取特殊措施以确保施工质量，以下是关键步骤及注意事项：

一、温度控制与材料准备

‌施工温度范围‌

最低温度不得低于-5℃，若低于此温度需暂停施工或采取预热措施。

材料运输和储存时需覆盖保温材料，避免膜材脆化。

‌材料选择‌

优先选用低温专用复合土工膜（如HDPE材质，耐温范围-70℃~110℃）‌。

检查膜材无冻裂或硬化现象，否则需更换‌。

二、基面处理与铺设

‌基面要求‌

清除冻土或冰层，确保基层干燥、平整，避免尖锐物刺破膜材‌。

若存在冻胀风险，需先铺设防冻胀层（如砂砾垫层）。

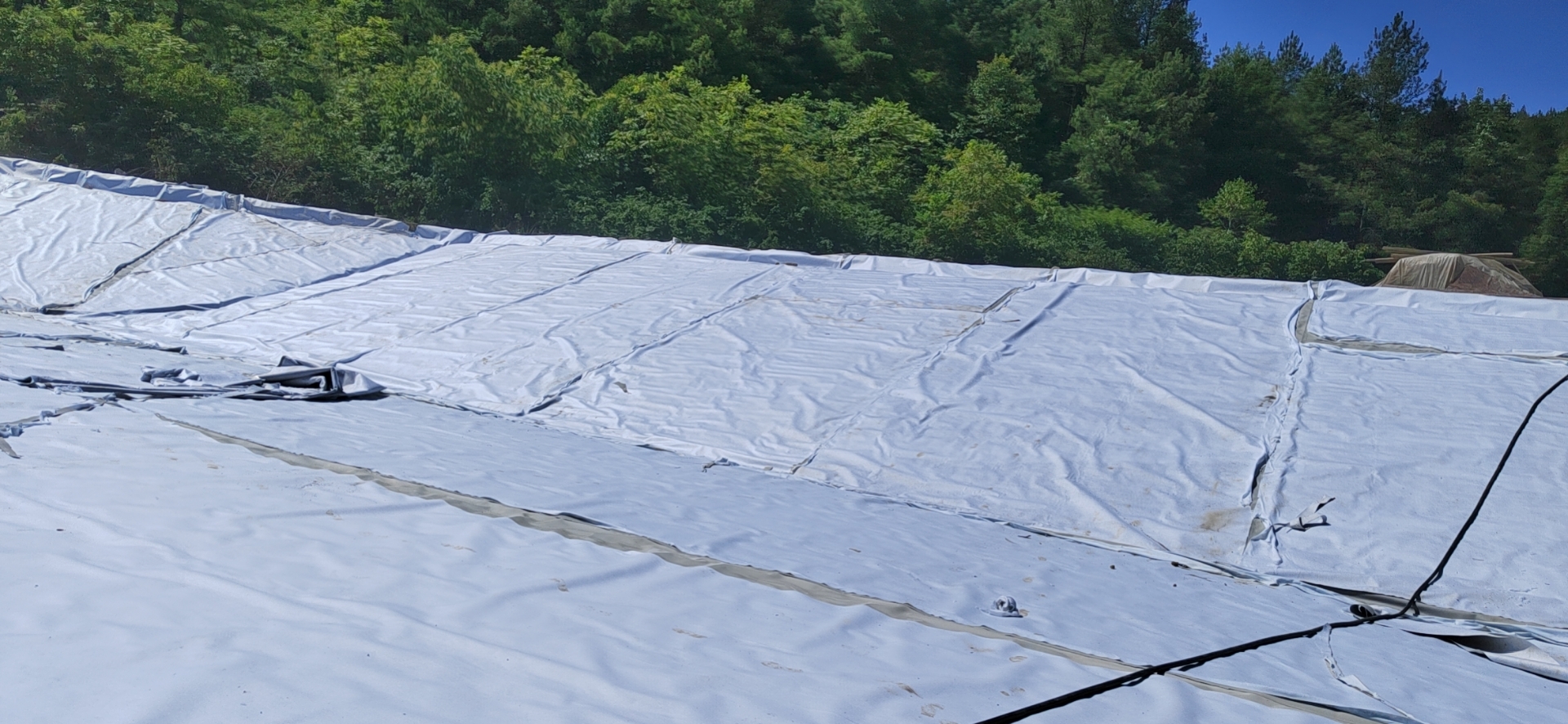

‌铺设技巧‌

轻拿轻放，禁止抛掷或拖拽，防止低温脆裂。

预留1.5%~2%的松弛余量，避免温度回升后收缩撕裂。

三、焊接与接缝处理

‌焊接参数调整‌

焊接温度需比常温提高10~15℃，速度降低20%以确保熔合效果‌。

双轨焊接时，空腔检测压力需增加10%~15%‌。

‌接缝清洁‌

用干布或棉纱清除膜面霜雪、水汽，保持干燥。

粘接法施工时，需选用低温固化型胶粘剂‌。

四、保护与验收

‌临时防护‌

铺设后立即覆盖土工布或保温材料，防止夜间低温导致材料收缩‌。

雨雪天气需搭设防雨棚，避免膜面结冰‌。

‌质量检测‌

采用电火花检测焊缝，重点检查接缝处是否因低温产生虚焊‌。

抽样测试抗拉强度，确保达到设计值的80%以上‌。

五、特殊注意事项

‌冻土区域‌：需预留更多余量，防止春季冻融后膜材撕裂。

‌风力控制‌：大风天气需暂停施工，避免膜材移位或污染‌。

通过以上措施可有效保障低温环境下复合土工膜的安装质量‌。
