重庆火神山雷神山-重庆万州公共卫生三峡应急医院
指定采用重庆高硕城建标2.0土工膜，长丝土工布300克
湖北武汉为抗击新冠疫情建造了火神山和雷神山医院，确保不让医院污水流入地下。因此，重庆市万州区也建造了火神山雷神山—重庆万州公共卫生三峡应急医院。
为抗击新冠疫情，万州建造起了这家应急医院，为确保地下水不受医院污水的污染，将医院废水进行了全封闭式运行处理，重庆高硕的土工膜和土工布为医院穿上了“防护衣”。
万州应急医院采用的是重庆高硕规格为建标2.0mm的土工膜，300克/平方的长丝土工布。

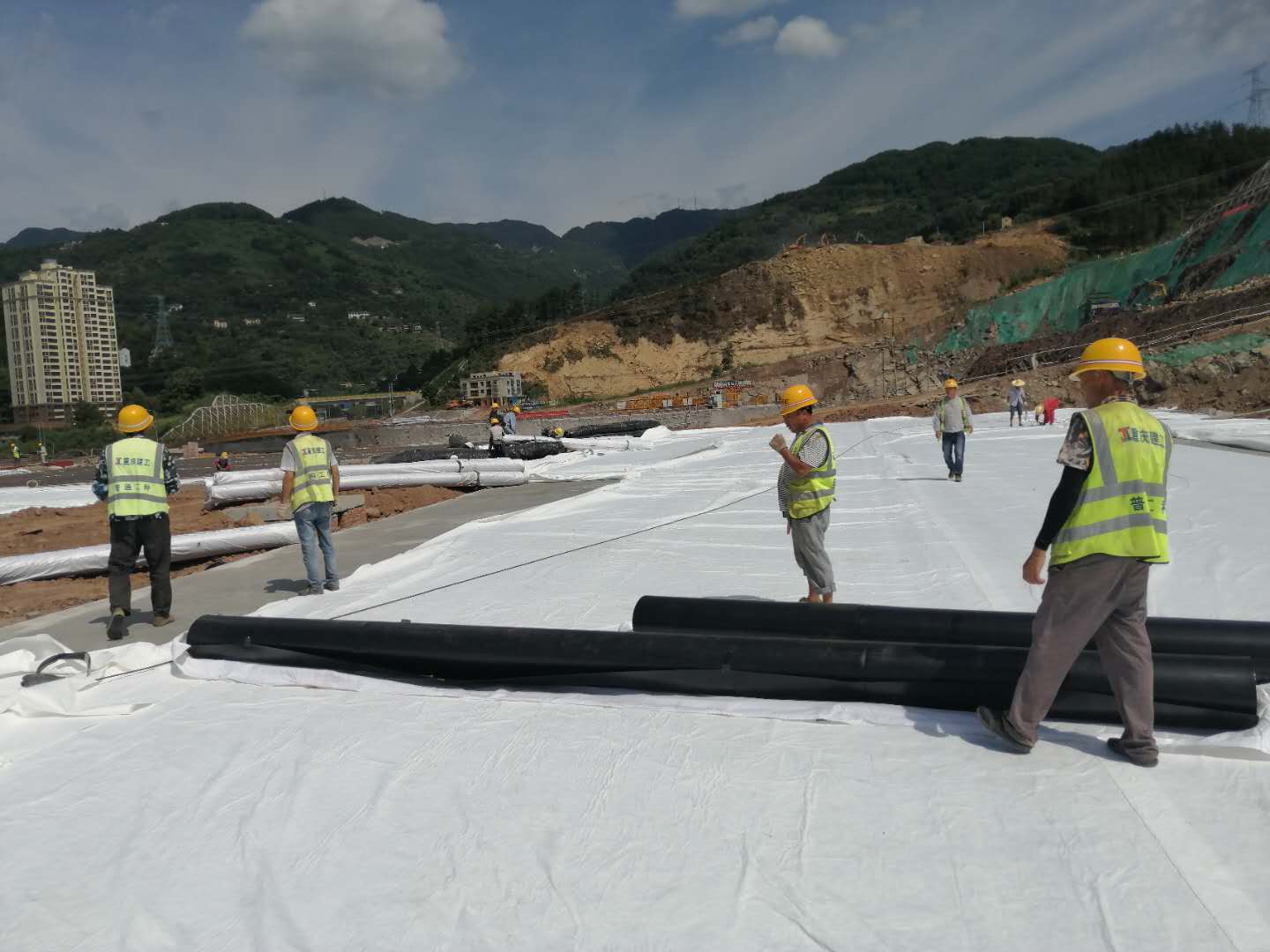

为达到土工膜和土工布最好的防渗效果，不仅需要做好前期的场地平整工作，还更需重视土工膜和土工布的铺设过程。
HDPE防渗膜，又称HDPE土工膜，全称高密度聚乙烯土工膜，是采用聚乙烯原生树脂（以高密度聚乙烯为主要成分）加以一定比例的碳黑黑色母料、抗老化剂、抗氧化剂、紫外线吸收剂、稳定剂等，经过吹塑或压延生产方式形成，是一种防渗效果好、耐酸碱、耐腐蚀、高抗拉、使用寿命长的防渗材料。具有优良的耐环境应力开裂性能，极好的抗紫外线性能，稳定的低温垂化性能，较大的使用温度范围(一60～+60℃)和较长的使用寿命(5O年)。适用于工程防渗、污水池防渗、垃圾填埋场防渗、尾矿处理场防渗、固废弃物填埋场防渗、海绵城市雨水收集防渗、农业的种养殖防渗等工程。
HDPE土工膜在铺设过程中应注意以下几点：
1、HDPE土工膜施工的气候要求
(1)铺膜天气要暖和干燥，气温一般应在5℃以上。
(2)风力超过4级或雨天应停止施工；风小时，待焊的HDPE土工膜应用砂袋压牢。
(3)雨雪天气一般不应施工。
2、HDPE土工膜的铺设：
(1)所选复合土工膜必须符合国家标准及规范，满足设计技术要求。并要具有国家认定的检测机构的检测报告。
(2)HDPE土工膜裁剪之前。应该准确丈量其相关尺寸，然后按实际裁剪，并逐片编号，详细记录在专用表格上。
(3)铺设HDPE土工膜时应力求焊缝最少，在保证质量的前提下，尽量节约原材料，同时也容易保证质量。
(4)膜与膜之间接缝的搭接宽度一般不小于10em。通常就使焊缝排列方向平行于最大坡度，即沿坡度方向排列。
(5)通常在拐角及畸形地段，应是接缝长度尽量减短。除特殊要求外．在坡度大于1：6的斜坡上距顶坡或应力集中区域1．5米范围内。尽量不设焊缝。
(6)HDPE土工膜在铺设中。应自然松弛与支持面贴实，不宜打褶、悬空。按需要尺寸裁剪拼接‘，两幅连接处要平整、无折皱。
3、HDPE土工膜的焊接：
(1)热锲焊机焊接工序分为：调节压力、设定温度、设定速度、焊缝搭接检查、装膜人机、启动马达、加压焊接。
(2)用干净纱布擦拭焊缝搭接处。土工膜焊缝搭接处不得有污垢、砂土、积水等影响焊接质量的杂物存在。
(3)每天焊接开始时，必须在现场先试焊一条0．9minx0．3ram的试样，搭接宽度不小于10cm，并用拉力机现场进行剥离和剪切试验，试样合格后，便可用当时调整好的速度、压力、温度进行正式焊接。试样上需标明13期、时刻、环境温度。热锲焊机在焊接过程中．需随时注意焊机的运行情况，要根据现场的实际情况对速度和温度进行微调。
(4)焊缝要求整齐、美观、不得有滑焊、跳走现象。
(5)在遇上土工膜长度不够需要长向拼接时．应先将横向焊缝焊好，再焊纵缝。横向焊缝相距大于50cm应成T字形。不得十字交叉。焊膜时不许压出死折。
(6)焊膜时不许压出死折，铺设HDPE土工膜时。根据当地气温变化幅度和HDPE土工膜性能要求．预留出温度变化引起的伸缩变形量。
(7)当手提焊机的温度控制所指示的焊机温度低于20o℃时。要用干净的布或棉纱掸掉再焊，必要时应重新打磨，切忌用手擦试。
(8)温度低于5~C时，按照规范要求不应施工．如果必须施工的话。焊接前应对焊机进行预热处理。
(9)挤压焊接机在焊接过程中。应该经常检查枪头的滑块，磨损较严重时应及时更换滑块，以免损伤膜面。
(10)土工膜在焊接时应该采用稳压性能好的发电机供电，在特殊情况下采用当地用电时，必须使用稳压器。
(11)焊缝注意事项：
①焊接处土工膜应熔接为一个整体．不得发现虚焊、漏焊或超迟焊。
②出现虚焊、漏焊时必须切开焊缝，使用焊接机对切开损伤部位用大于破损直径一倍以上的母材焊接。
③焊接双缝宽度宜采用2mmxlOmm
④横向焊缝间错位尺寸应大于或等于500mm
⑤T字形接头应采用母材补痕．补痕尺寸可为300 mmx 300mm。
4、HDPE土工膜的检测：
检测分三个步骤进行，即目测、现场检测及破坏试验(拉力试验)。
(1)目测：主要对铺设的HDPE土工膜的外观、焊缝质量、T型焊接、基底杂物等进行细致的检查。外观检查，发现膜面有孔眼等缺陷及焊接过程中出现的虚焊、漏焊及破损等情况下，应及时用新鲜的母材修补，补疤每边应超过破损部位lO-20em。
(2)现场检漏法：应对全部焊接缝进行检测，常用的有真空法和充气法。对T型结点及修补点采用真空法(检验范围50 cmx50cm)：利用包括吸盘、真空泵和真空机的一套设备。检测时将待测部位洗净，涂肥皂水，放上吸盘，压紧，抽真空至负压0．02MPa，关闭气泵。静观约3O秒．看吸盘顶部透明罩内有无肥皂泡产生，和真空度有无下降。如有，表示漏气，应予以补救。对双焊缝采用充气法(充气长度30～60m)。焊接为双条，两条之间留有约10ram的空腔。将待测段两端封死，插入气针，充气至0。15～0．25MPa(视膜厚选择)，静观5分钟，观察压力表，如气压下降<2O％，表明不漏，接缝合格，否则应及时修补。
(3)破坏试验：约1000m2取一试样。作拉伸强度试验，要求强度不低于母材的80％，且试样断裂不得在接缝处，否则接缝质量不合格。
5、应注意的几个事项
(1)土工膜在运输过程中不要拖拉、硬拽，避免尖锐物刺伤。
(2)复合土工膜膜下基础土层所含杂物砖瓦石块、树枝、树根、砼块、钢筋头、玻璃片等杂物必须清理干净。硬土块应粉碎，粒径不大于5mm，以防止对复合土工膜造成损坏。
(3)复合土工膜铺设，焊接严格按设计规范要求进行，施工时注意防火，施工人员不得抽烟，避免重物砸坏膜布。焊缝处不能有污物、水、灰尘等，焊接后需逐条焊缝进行检测。合格后方可进行下道工序。
(4)HDPE土工膜铺设完成
后，应尽量减少在膜面上行走、搬动工具等，凡能对防渗膜造成危害的物件，均不应放在膜上或携带在膜上行走。以免对膜造成意外损伤：还要尽量减少紫外线的照射时间。最好是边铺膜边进行保护层的施工。
(5)成品保护尤为重要。防渗工程完成后，严禁车辆、机械进入，严禁石块等重物置放。务必做好成品保护。
土工布，又称土工织物，它是由合成纤维通过针刺或编织而成的透水性土工合成材料。土工布是新材料土工合成材料其中的一种，成品为布状，一般宽度为4-6米，长度为50-100米。土工布分为有纺土工布和无纺长丝土工布。土工布具有优秀的过滤、排水、隔离、加筋、防护作用，具有重量轻、抗拉强度高、渗透性好、耐高温、抗冷冻、耐老化、耐腐蚀的特性。土工合成材料的应用起源于二十世纪五十年代，国内的土工布是国家的八五计划之一，我国于1998年颁布了《土工合成材料短纤针刺非织造土工布》(GB/T17638-1998)标准，目前土工布已经在多个领域得到了广泛应用。重量轻、成本低、耐腐蚀、具有反滤、排水、隔离、增强等优良性能。长丝土工布不含化学添加剂，也不经热处理，具有良好的力学功能，透水性好，并能抗腐蚀，抗老化，能适应凹凸不平的基层，能抵抗施工外力破坏，蠕变小，长期荷载下仍能保持原有的功能。广泛用于水利、电力、矿井、公路和铁路等土工工程。
土工布的铺设与搭接
1、土工布最好采用机械搭设，也可采用人工铺设。铺设时，应注意让烧毛粗糙的一面朝上，然后将一端用固定器固定，用机械或人力拉紧，张拉伸长率约1・0%～1・5%，平直地紧贴路面向前铺设。固定器包括固定钉和固定铁皮，固定钉宜用水泥钉或**，钉长8～10cm;固定铁皮可用厚lmm、宽3mm的铁皮条。
2、土工布横向搭接约4～5cm，根据摊铺方向，将后一端压在前一端之下，并用热沥青或乳化沥青胶结好，用固定器固定;纵向搭接同样约为4～5cm，可以直接用粘结油枯结。搭接过宽，搭接处夹层变厚，面层与基层结合力减弱，容易导致面层起鼓、脱离、位移等不良影响。所以，搭接过宽的部位应裁剪掉。
3、土工布应尽可能铺成一条直线。当需要转弯的时候，将织物弯曲处剪开，重叠铺设并喷涂粘层油胶结。应尽量避免织物打皱，如果铺设中产生了折皱(折皱高度>2cm时)，应该切开这部分的折皱，然后在铺设方向上再搭接起来，并用粘层油交接。
4、当土工布铺设完毕，喷洒完第二遍沥青粘层油并冷却约2小时后，应及时抛洒适量的细黄砂，以防止车辆经过土工布上时，由于车轮粘油将布带起或破坏，细砂用量约1～2kg/m2。
土工布的损坏和修补在在缝合联系处，土工布须进行从头缝合修补，并保证跳针有些的结尾已从头缝合。在对这些作业知道把握后便会对咱们的作业供给了很大的便当。关于土工布的运用首要进行铺设作业，尽管看似简略却不行随意进行，土工布的运用需求外表均匀，可以均匀吸收、浸透沥青并到达饱满，土工布作为的维护层，使维护不受损坏。添加抗老化功能，最佳选用埋入法铺设。施工中，首先要用料径的砂土或粘土找平基面，然后再铺设土工膜。
目前，重庆高硕拥有吹塑和压延两种生产工艺土工膜生产线。
2FM4200-1宽幅（最宽可做7米）三层吹塑土工膜机组，多有机械加工全部由数控机床完成；采用大圆幅过度，无设计和加工死角，能有效防防止溶体破裂；溶体流经额流道经特殊加工，光洁度达到镜面要求，绝无流道线现象。
本机采用流延复合工艺，将LDPE、PP、PVC、EVA等原料，通过加热挤出，给压延冷却定型，收卷而成的成套设备。目前大宽幅为6米。各种规格型号可按客户要求设计制造。此设备可用于生产防渗膜、复合土工膜、复合土工布、柱点土工膜、防水板等。
