复合土工膜性能
复合土工膜（复合防渗膜）分为一布一膜和两布一膜，宽幅4-6m，重量为200—1500g/平方米，抗拉、抗撕裂、顶破等物理力学性能指标高，产品具有强度高，延伸性能较好，变形模量大，耐酸碱、抗腐蚀，耐老化，防渗性能好等特点。能满足水利、市政、建筑、交通，地铁、隧道、工程建设中的防渗、隔离、补强、防裂加固等土木工程需要。常用于堤坝、排水沟渠的防渗处理，以及废料场的防污处理。

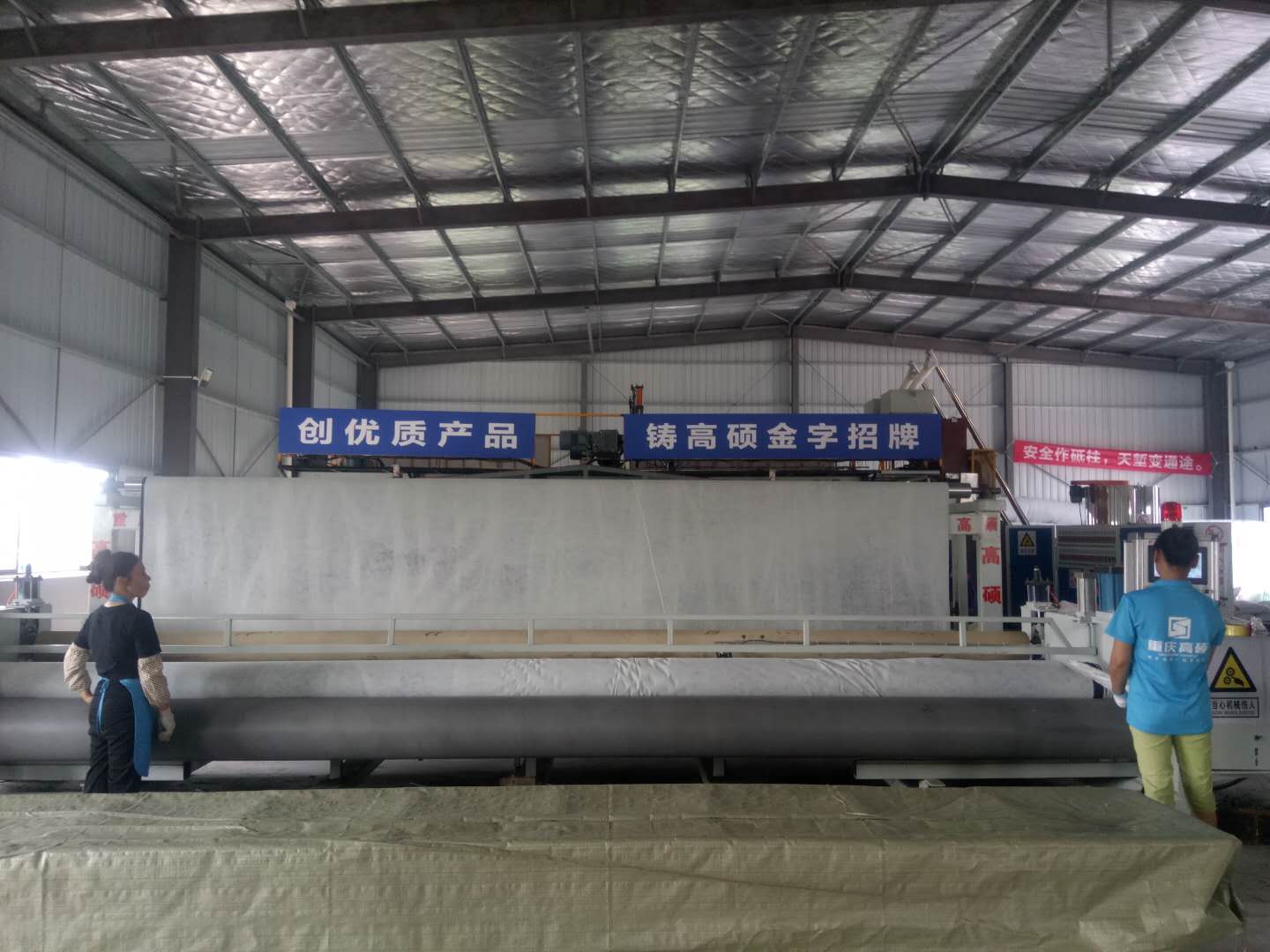

土工膜生产车间

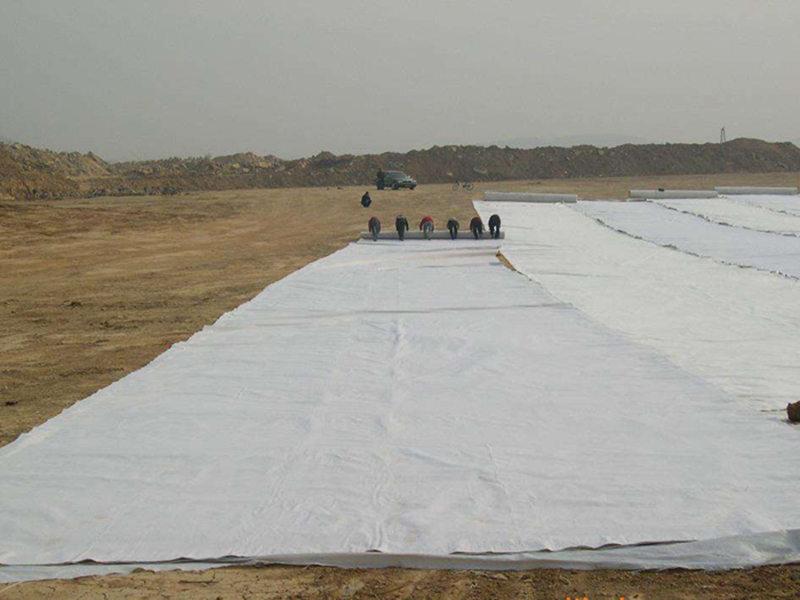

复合土工膜施工
复合土工膜是在薄膜的一侧或两侧经过烘箱远红外加热，把土工布和土工膜经导辊压到一起形成复合土工膜。随着生产工艺的提高，还有一种流延法做复合土工膜的工艺。其形式有一布一膜、二布一膜、两膜一布等。
土工布作为土工膜的保护层，使保护防渗层不受损坏。为减少紫外线照射，增加抗老化性能，最好采用埋入法铺设。
施工中，首先要用料径较小的砂土或粘土找平基面，然后再铺设土工膜。土工膜不要绷得太紧，两端埋入土体部分呈波纹状，最后在所铺的土工膜上用细砂或粘土铺一层10cm左右过渡层。砌上20-30cm块石（或砼预制块）作防冲保护层。施工时，应尽力避免石块直接砸在土工膜上，最好是边铺膜边进行保护层的施工。复合土工膜与周边结构物连接应采用膨胀螺栓和钢板压条锚固，连接部位要涂刷乳化沥青（厚2mm）粘接，以防该处发生渗漏。
复合土工膜施工图片
复合土工膜水压测定
复合土工膜的耐静水压测定
1.复合土工膜的耐静水压原理在复合土工膜两侧压力水头达到一定值后，复合土工膜就会破裂。逐级增加试样两侧水力压养，并保持一定时间，当渗流量急速增加，表示试样受到破坏，也就获得了试样的耐静水压值。
2.保持复合土工膜的上述压力至少2h，观察渗流管水位变化情况，复合土工膜水位基本稳定（渗流量为0），则以0.1-0.2mpa，为级差逐级增加压力，每级均保持2h，直至出现渗流量快速增加现象，表明试样已出现破裂，此前一级压力即作为耐静水压（mpa)。
3.复合土工膜如只需判定土工膜样品是否达到某一规定耐静水压值，则可直接加压到此压力并保持2h，再判定是符合要求。
4.复合土工膜每个样品至少测定3个试样，以最低值作为样品的耐静水压。
复合土工膜经编
经编复合土工膜特性 ：高抗拉强度、低延伸率、纵横向变形均匀、抗撕裂强度高、耐磨性能优良、隔水性强。经编复合土工膜。
复合土工膜选择窍门
复合土工膜规格的选择与下垫层平整度、材料允许拉应力、材料弹性模量、铺设范围内的最大水头及覆盖层最大粒径等有关，其厚度设计除考虑主要由水压力要求的强度外，还需考虑暴露、埋压、气候、使用寿命等应用条件，并按国家现行有关标准的规定确定设计厚度及实际厚度。
复合土工膜施工事项
（1）使用须采用埋入式：覆盖厚度不宜小于30cm。
（2）整修防渗系统应有：垫层、防渗层、过渡层、保护层组成。
（3）土体要坚实，避免不均匀沉陷，裂纹，防渗范围内的草皮、树根要清除。与膜接触面铺设粒径小的沙土或粘土作防护层。
（4）铺设时土工膜不要拉得太紧，两端埋入土体部分成波纹状较好，特别是与刚性材料锚固时，应留有一定的伸缩量。
（5）施工时，应避免石块，重物直接砸在土工膜上、最好边施工、边铺设膜、边覆盖保护层。
