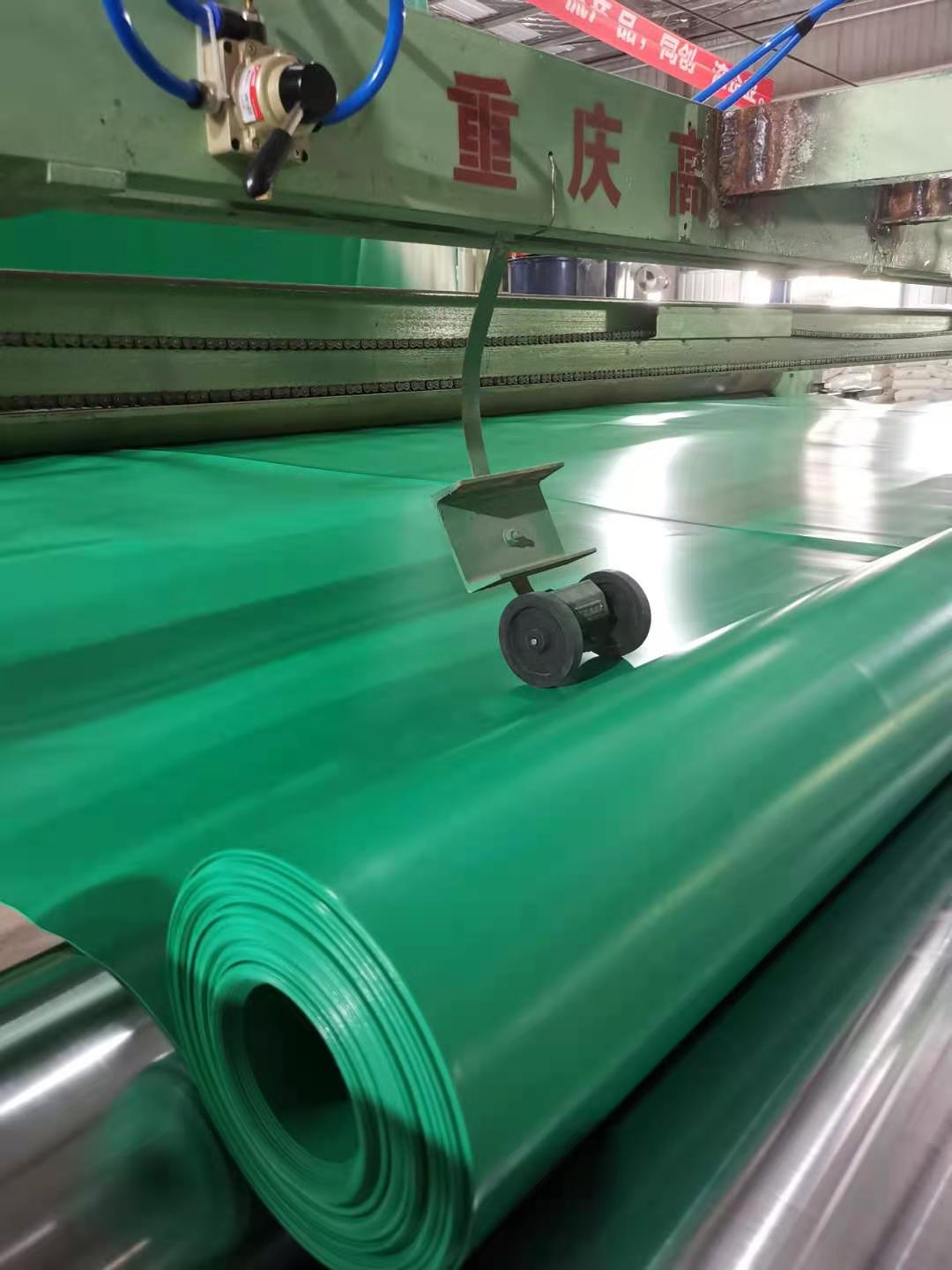

HDPE防渗膜,HDPE土工膜 选用优质的聚乙烯原生树脂,主要成分为 97.5% 的高密度聚乙烯,约 2.5% 的碳黑、抗老化剂、抗氧剂、紫外线吸收剂、稳定剂等辅料,用目前国际上意大利全自动土工生产设备,经三层共挤技术制成。所有产品均依据美国 GRI 标准和 ASTM 测试标准执行生产,规格齐全。它主要用于防渗,宽幅4-6m,重量为200-1500g/m2,抗拉、抗撕裂、顶破等物理力学性能指标高,能满足水利、市政、建筑、交通、地铁、隧道等土木工程需要。由于其选用高分子材料且生产工艺中添加了防老化剂,故可在非常规温度环境中使用HDPE防渗膜。
HDPE防渗膜的应用领域:
HDPE防渗膜作为一种新型材料,具有优异的防渗、防腐性能、化学稳定性好,并可以根据实际工程需要进行加工的特性和功能,已被广泛用于水利工程的堤、坝、水库的防渗,同时也在渠道、蓄水池、污水池、游泳池、房屋建筑、地下建筑物、垃圾场、环境工程等方面作为防渗、防腐、防漏、防潮材料使用。发达国家从上世纪30 年代起,就开始广泛应用该项技术,我国也从80 年代开始在各项工程中逐步推广使用HDPE防渗膜。
HDPE防渗膜的应用范围:
1 、环保,环卫(如生活垃圾填埋场,污水处理,有毒有害物处理场,危险品仓库,工业废弃物,建筑及爆破垃圾等)
2 、水利(如江河湖泊水库堤坝的防渗,堵漏,加固,水渠的防渗,垂直心墙,护坡等)
3 、市政工程(地铁,建筑物的地下工程和屋顶蓄水池,屋顶花园的防渗,污水管道的内衬等)
4 、园林(人工湖,池塘,高尔夫球场的水塘底衬,护坡等)
5 、石化(化工厂,炼油厂,加油站的储油罐防渗,化学反应池,沉淀池的内衬,二次衬层等)
6 、矿业(洗选池、堆浸池、堆灰场、溶解池、沉淀池、堆场、尾矿池的底衬防渗等)
7 、农业(水库,饮用水池,蓄水塘,灌溉系统的防渗)
8 、水产养殖业(鱼塘,虾池的内衬,海参圈护坡等)
9 、盐业(盐场结晶池,卤池苫盖,盐膜,盐池塑苫膜)
2 、水利(如江河湖泊水库堤坝的防渗,堵漏,加固,水渠的防渗,垂直心墙,护坡等)
3 、市政工程(地铁,建筑物的地下工程和屋顶蓄水池,屋顶花园的防渗,污水管道的内衬等)
4 、园林(人工湖,池塘,高尔夫球场的水塘底衬,护坡等)
5 、石化(化工厂,炼油厂,加油站的储油罐防渗,化学反应池,沉淀池的内衬,二次衬层等)
6 、矿业(洗选池、堆浸池、堆灰场、溶解池、沉淀池、堆场、尾矿池的底衬防渗等)
7 、农业(水库,饮用水池,蓄水塘,灌溉系统的防渗)
8 、水产养殖业(鱼塘,虾池的内衬,海参圈护坡等)
9 、盐业(盐场结晶池,卤池苫盖,盐膜,盐池塑苫膜)

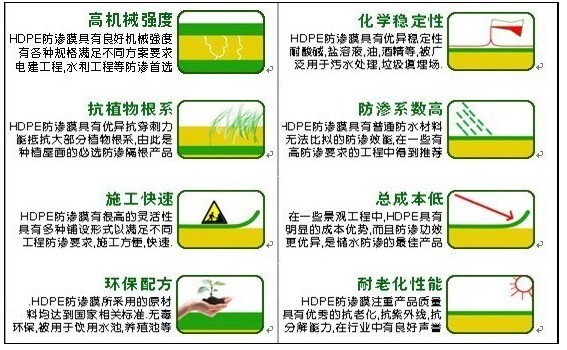

HDPE防渗膜的显著特征:

HDPE防渗膜的常用规格
厚度
thickness mm |
宽度
width m |
长度
lengh m |
面积
area M2 |
重量
weight/roll kg |
重量(单位=面积)
weight/roll kg |
0.25
|
8.00
|
100
|
800
|
192
|
0.24
|
0.35
|
6.00
|
70
|
420
|
141
|
0.336
|
0.50
|
5.0-6.0
|
50
|
250/300
|
120/144
|
0.48
|
0.75
|
5.0-7.0
|
100
|
500/700
|
360/504
|
0.72
|
1.00
|
5.0-7.0
|
100
|
500/700
|
480/672
|
0.96
|
1.50
|
5.0-7.0
|
100
|
500/700
|
720/1008
|
1.44
|
2.00
|
5.0-7.0
|
100
|
500/700
|
960/1344
|
1.92
|
HDPE防渗膜的国家标准
序号
|
项 目(单位)
|
指标
|
||||
GL
|
GH
|
|||||
GL-1
|
GL-2
|
GH-1
|
GH-2
|
|||
1
|
拉伸强度 Mpa
|
≥ 14
|
≥ 17
|
≥ 25
|
||
2
|
断裂伸长率 %
|
≥ 400
|
≥ 450
|
≥ 550
|
||
3
|
直角撕裂强度 N/mm
|
≥ 50
|
≥ 80
|
≥ 110
|
||
4
|
碳黑含量%
|
≥ 2
|
||||
5
|
耐环境应力开裂 20h
|
-
|
-
|
-
|
≥ 1500
|
|
6
|
200℃时氧化诱导时间min
|
-
|
-
|
-
|
≥ 20
|
|
7
|
水蒸气渗透系数
g﹒cm/(cm﹒s﹒Pa) |
≤ 1.0 × 10 -13
|
||||
8
|
-70℃低温冲击脆化性能
|
通 过
|
||||
9
|
尺寸稳定性 %
|
± 3
|
注意事项
1、施工人员必须穿无钉鞋或胶底鞋,禁止在土工膜上任意踩踏。
2、铺膜后应及时进行防护层施工,防止热收缩引起土工膜变形及紫外线照射引起土工膜老化。
3、禁止接触可引起聚烯烃性能变化的化学物质,以免土工膜发生变形。
4、机械不得直接碾压土工膜表面。
