一、土工膜焊接

1.热锲焊机焊接工序分为：调节压力 设定温度 设定速度 焊缝搭接检查 装膜入机 启动马达 加压焊接。

2.土工膜接缝处不得有油污、灰尘，土工膜的搭接段面不应夹有泥沙等杂物，当有杂物时必须在焊接前清理干净。

3.焊接开始时，必须在现场先试焊一条0.9mm×0.3mm的试样,搭接宽度不小于10cm,并用拉力机现场进行剥离和剪切试验,试样合格后,便可用当时调整好的速度、压力、温度进行正是焊接。试样上需标明日期、时刻、环境温度。热锲焊机在焊接过程中，需随时注意焊机的运行情况，根据现场的实际情况对速度和温度进行微调。

4.焊缝要求整齐、美观、不得有滑焊、跳走现象。

5.在遇上土工膜长度不够时，需要长向拼接，应先把横向焊缝焊好，再焊纵缝，横向焊缝相距大于50cm应成T字型，不得十字交叉。

6.相邻土工膜焊缝应尽量错缝搭接，膜块间形成的结点，应为T字型，尽量减少十字型，纵模向焊缝交点处应用挤压焊机加强。

7.焊膜时不许压出死折，铺设土工膜时，根据当地气温变化幅度和土工膜性能要求，预留出温度变化引起的伸缩变形量。

8.当手提焊机的温度控制所指示的焊机温度低于200℃时，要用干净的布或棉纱掸掉再焊，必要时应重新打磨，切忌用手擦试。

9.当接缝处有结露、潮湿、泥沙等影响时，处理后再进行焊接。

10.在下雨期间或接缝有潮气、露水、或者大沙的情况下不能进行焊接土工膜，但采取防护措施是除外。

11.温度低于5℃时，按照规范要求不应施工，如果必须施工的话，焊接前应对焊机进行预热处理。

12.挤压焊接机在焊接过程中，应该经常检查枪头的滑块，磨损较严重时应及时更换滑块，以免损伤膜面。

13.土工膜在焊接时应该采用稳压性能好的发电机供电，在特殊情况下采用当地用电时，必须使用稳压器。

二、土工膜用途

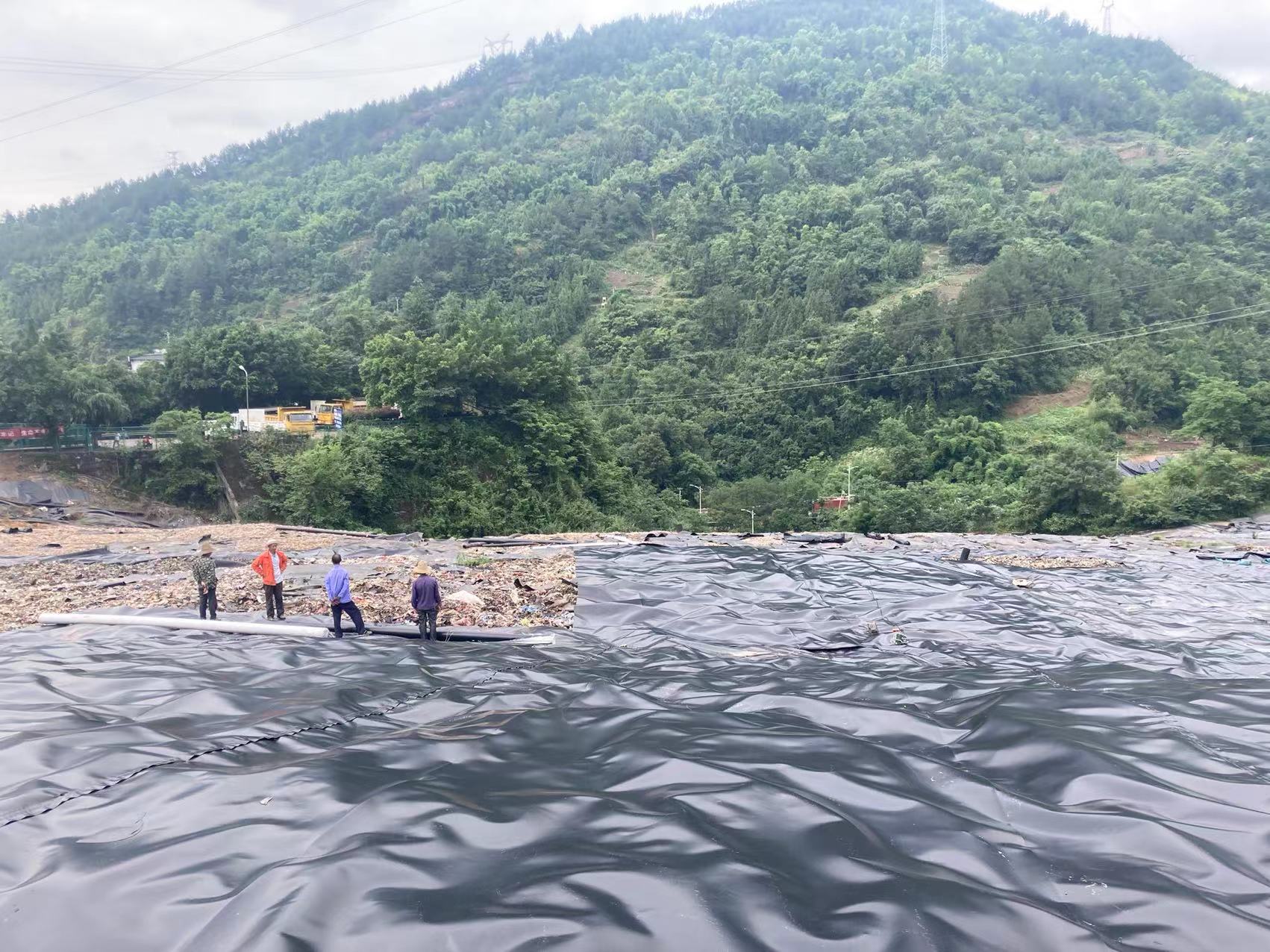

土工膜作为一种新型材料，土工膜具有优异的防渗、防腐性能、化学稳定性好，并可以根据实际工程需要进行加工的特性和功能，土工膜已被广泛用于水利工程的堤、坝、水库的防渗，同时土工膜也在渠道、蓄水池、污水池、游泳池、房屋建筑、地下建筑物、垃圾场、环境工程等方面作为防渗、防腐、防漏、防潮材料使用。
