复合土工膜是由聚乙烯土工膜和土工布加热压合或粘合而成的组合物。其撕裂强度、拉伸强度、顶破强度等物理力学性能参数较高,可改善渗流状况,提高储水能力。广泛应用于渠道防渗、蓄水池防渗、水库除险加固等水利工程。复合土工膜的防渗效果主要取决于土工膜的完整性和整体性。在施工过程中,应重点监控复合土工膜的铺装和焊接过程,严格检查和管理上一道工序,防止土工膜在施工过程中被刺破和烫伤。

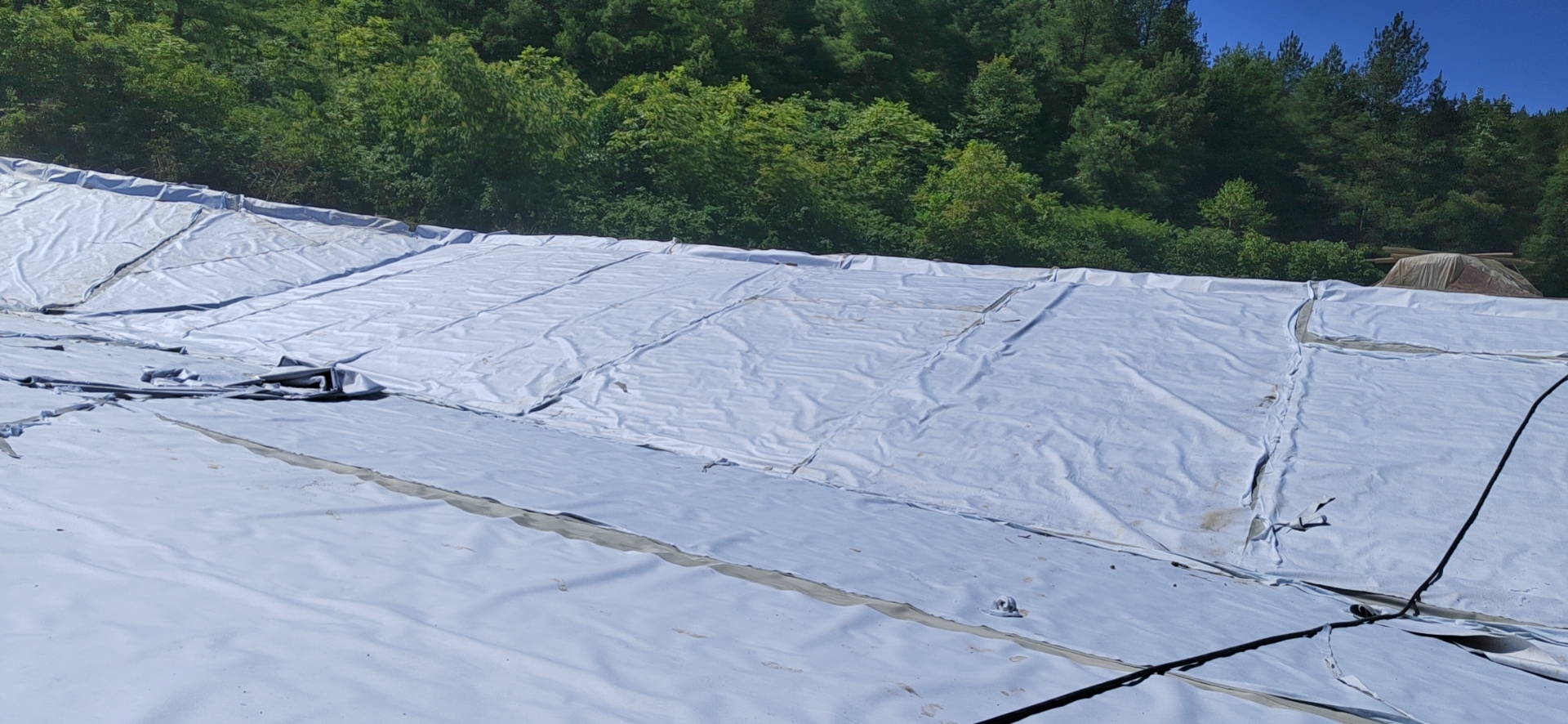

某储水池坝基为均压土坝,最大坝高10m,最大储水深6m,库容12.3万m3,建成后将为周边地区提供工农用水。水库坝坡防渗设计为20cm砂垫层、复合土工膜、20cm砂垫层、30cm碎石过渡层;池底防渗设计为20cm砂垫层、复合土工膜、30cm夯实土。复合土工膜采用两布一膜,规格200g/m2-土工膜0.6mm-200g/m2,高密度PE土工膜密度不低于900kg/m3,透水率不低于10-11cm/m。复合土工膜与混凝土建筑表面采用膨胀螺钉粘合连接,复合土工膜的锚固应在防浪墙底板和进出池外的牛腿表面施加二期混凝土压块。
重庆高硕新型材料有限公司土工材料生产厂家,重庆高硕土工防渗膜、重庆高硕土工布、重庆高硕排水板,欢迎新老客户咨询采购,重庆高硕您身边值得信奈的土工材料生产厂家。
相关内容:
本公司专业生产复合膜。可生产一布一膜、二布一膜和多布多膜(基布采用针刺土工布,也可采用长丝机织布、塑料纺织布)。该生产工艺既保持了土工基布的良好力学性能,又使复合产品薄膜厚度均匀,剥离强度高,避免了薄膜上气孔、砂眼的形成,大大的提高了膜的抗渗强度,薄膜表面采用压花处理,增加了成膜的摩擦系数,既提高了防渗工程的稳定性,又方便了施工。
1. 一布两膜
基布: 100-1000g/m 膜厚: 0.1-1.5mm
2. 一布一膜
基布: 100-1000g/m 膜厚: 0.1-1.5mm
3. 两布一膜
基布: 80-600g/m 膜厚: 0.2-1.5mm
复合土工膜是由长丝土工布或短纤土工布与 PE土工膜经热复合而成,具有平面排水、有防渗的优良特性。复合土工膜分为一布一膜和两布一膜,宽幅4-6m,重量为200—1500g/平方 米,抗拉、抗撕裂、顶破等物理力学性能指标高,产品具有强度高,延伸性能好,变形模量大,耐酸碱抗腐蚀,耐老化,防渗性能好等特点。能满足水利、市政、建筑、交通,地铁、隧道、工程建设中的防渗,隔离,补强,防裂加固等土木工程需要。由于其选用高分子材料且生产工艺中添加了防老化剂,故可在非常规温度环境中使用。常用于堤坝、排水沟渠的防渗处理, 以及废料场的防污处理。
序号 |
项 目 |
指 标 |
允差,% |
备 注 |
1 |
单位面积质量( g/m 2 ) |
按设计或合同规定 |
-10 |
|
2 |
幅宽( cm) |
按设计或合同规定 |
-1.0 |
|
3 |
断裂强力( KN/m) |
按设计或合同规定 |
-5 |
纵横向 |
4 |
断裂伸长率(%) |
30-100 |
符合设计要求 |
纵横向 |
5 |
撕破强力( KN) |
按设计或合同规定 |
-8 |
纵横向 |
6 |
CBR顶破强力(KN) |
按设计或合同规定 |
-5 |
|
7 |
剥离强度( N/cm) |
6 |
不低于标准 |
纵横向 |
8 |
耐静水压( MPa) |
按表 3 |
不低于标准 |
|
9 |
渗透系数( cm/s) |
按设计或合同规定 |
符合设计要求 |
|
复合土工膜技术标准
项目 |
指标 |
|||||||
单位面积质量 g/m 2 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
膜材厚度 mm |
0.25-0.35 |
0.30-0.50 |
||||||
断裂强力 KN/m |
5.0 |
7.5 |
10.0 |
12.0 |
14.0 |
16.0 |
18.0 |
|
断裂伸长率 % |
30-100 |
|||||||
CBR 顶破强力 KN |
1.1 |
1.5 |
1.9 |
2.2 |
2.5 |
2.8 |
3.0 |
|
撕破强力 KN |
0.15 |
0.25 |
0.32 |
0.40 |
0.48 |
0.56 |
0.62 |
|
剥离强度 N/cm |
大于等于 6 |
大于等于 6 |
||||||
耐静水压 |
膜材厚度 mm |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
0.8 |
一布一膜 Mpa |
0.4 |
0.5 |
0.6 |
0.8 |
1.0 |
1.2 |
1.4 |
|
二布一膜 Mpa |
0.5 |
0.6 |
0.8 |
1.0 |
1.2 |
|
|
